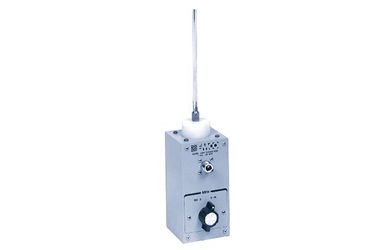

Стержневая антенна ETS-Lindgren 3303 (1 кГц - 30 МГц)

Артикул: 1-351931

  • Глубина антенны 3303: 7,6 см
  • Высота антенны 3303: 15,2 см
  • Ширина антенны 3303: 7,6 см
  • Высота верхнего диапазона стержня антенны: 127 см
  • Высота верхнего диапазона стержня антенны: 50,8 см
  • Вес антенны 3303: 1,3 кг


Пассивная широкополосная антенна 3303



• Диапазон антенны 3303: 1 кГц – 30 МГц

• Двухполосный переключаемый трансформатор

• Индивидуальная калибровка



Описание антенны EMCO 3303



Модель антенны 3303, как и 3301C, представляет собой пассивную стержневую антенну производства ETS-Lindgren.

Стержневая широкополосная антенна 3303 имеет рабочий диапазон 1 кГц – 30 МГц.

Все модели стержневых антенн сконструированы для высокоэффективных измерений электрического поля.

В пассивной антенне предусмотрено ручное переключение необходимых полос (0,001-5МГц, 5-30МГц).

Алюминиевый корпус основания антенны EMCO 3303 имеет механизм переключения полос, а также N-типа разъем.

Излучающий стержень антенны 3303 из нержавеющей стали может менять длину в пределах 50,8 - 104 см.

Стержневая антенна модели 3303 может работать при мощности не более 1 кВт.

Кроме того, модель 3303 ETS-Lindgren служит отличной приемной пассивной антенной.

Стержневые антенны TS-Lindgren проходят в специальной лаборатории индивидуальную калибровку.



Конфигурация антенны 3303

Стандартная конфигурация

• Антенна модели 3303

• Стержневой элемент, регулируемый по длине

• На основании антенны: механизм ручного переключения полос, разъем N-типа

• Противовес

• Основание со стандартными отверстиями для штативов (разъемы 20 х 1/4") и устройств ETS-Lindgren

• Индивидуальная калибровка (ECSM, IEEE 291)

• Руководство, сертификат калибровки, коэффициенты антенны

Дополнительные опции для антенны

• Штативы для антенны ETS-Lindgren для испытаний на ЭМС

• Устройство для удаленного мониторинга (10м оптоволоконный кабель питания)

• Специальный футляр для переноски антенны



Характеристики EMCO-3303

Электрические характеристики

• Частота макс.: 30 МГц

• Частота мин.: 1 кГц

• Номинальное сопротивление: 50 Ом

• Разъемы: N-типа («мама»)

• Непрерывная макс. мощность: 300 Вт

• Пиковая мощность: антенны: 1 кВт

• Поляризация: линейная

• Диаграмма: направленная

Физические характеристики

• Глубина антенны 3303: 7,6 см

• Высота антенны 3303: 15,2 см

• Ширина антенны 3303: 7,6 см

• Высота верхнего диапазона стержня антенны: 127 см

• Высота верхнего диапазона стержня антенны: 50,8 см

• Вес антенны 3303: 1,3 кг
