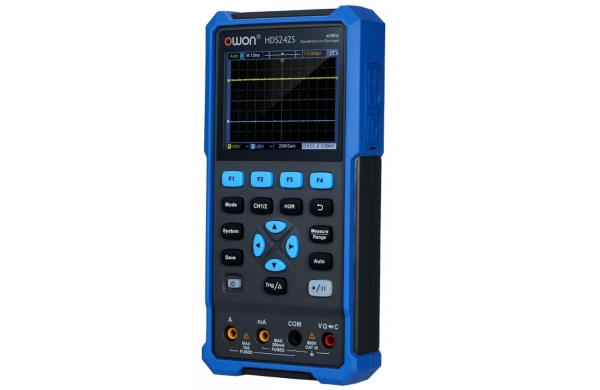

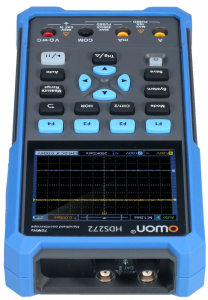

HDS2202 – упрощенная аппаратная реализация (исполнение без встроенного генератора сигналов) портативного многофункционального осциллографа-мультиметра HDS2202S.

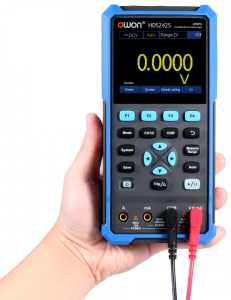

Прибор HDS2202 способен работать не только как цифровой портативный запоминающий осциллограф, но и как многофункциональный, высокочувствительный мультиметр, на 20 000 отсчетов, с помощью которого можно измерить напряжение и силу тока постоянного и переменного электрического сигнала, сопротивление постоянному току, емкость, проводимость, а также протестировать диоды.
 |
 |
 |
 |
 |
 |
Технические характеристики
| Параметр | Значение |
| Цифровой запоминающий осциллограф | |
| Количество аналоговых входных каналов | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации в реальном времени | 1 ГГц (один канал), 500 МГц (два канала) |
| Горизонтальная развертка | 2 нс/дел … 1000 с/дел |
| Вертикальная развертка | 10 мВ/дел … 10 В/дел; разрешение 8 бит |
| Скорость захвата | 10 000 осциллограмм в секунду |
| Режимы запуска | автоматический, нормальный, одиночный |
| Память | 8K отсчетов (один канал), 4K (два канала) |
| Функция самокалибровки | есть |
| Курсорные измерения | амплитуда, время, dV, dT |
| Автоматические измерения | период, частота, амплитуда, среднее, размах, минимум, максимум |
| Тип входа | открытый, закрытый, заземление, входной импеданс: 1 МОм, 16 пФ |
| Максимальное напряжение по входу | 400 В (постоянное + переменное) размах, аттенюатор 10:1 |
| Цифровой многофункциональный мультиметр | |
| Напряжение постоянного тока | от 0,01 мВ до 1000 В |
| Напряжение переменного (40 Гц-1 кГц) тока | от 0,01 мВ до 750 В |
| Сила постоянного тока | от 0,01 мА до 10 А |
| Сила переменного (40 Гц-1 кГц) тока | от 0,01 мА до 10 А |
| Функция True RMS (истинное среднеквадратичное значение) | есть |
| Выбор пределов измерений | автоматический или ручной |
| Сопротивление | 0,01 Ом … 100 МОм |
| Емкость | 1 пФ ... 2 000 мкФ |
| Тест проводимости | звуковой сигнал при сопротивлении менее ~50 Ом |
| Тест диодов | есть |
| Фиксация показаний дисплея (HOLD) | есть |
| Индикация перегрузки | символ «OL» на дисплее |
| Индикатор разряда батарей | есть |
| Разрядность мультиметра | 20000 отсчетов |
| Предохранители | 400мА/250В, 10А/600В |
| Общие характеристики | |
| Дисплей | цветной TFT экран с диагональю 8,9 см разрешением 320 х 240 |
| Языки меню | есть, русский |
| Пользовательские настройки, сохранение и вызов | до 4-х банков пользовательских установок осциллографа до 4-х опорных пользовательских форм волны до 4-х файлов (форм сигнала) до 4-х изображений экрана |
| Системные настройки регулируемые | яркость: 10% … 100 % время подсветки: 30/60/120 секунд, постоянно время отображения меню: 5/10/20/30/60 секунд время автоотключения: 10/30/60 минут, без автовыключения звуковой сигнал: включен, выключен (в режиме мультиметр — постоянно включен) |

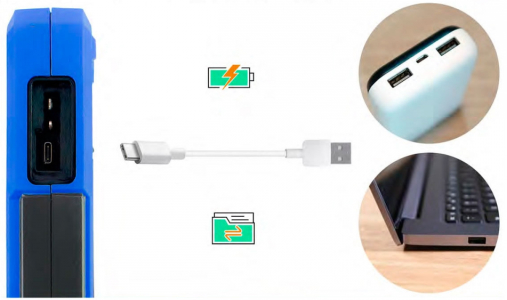

| Коммуникационный интерфейс | USB Type C |
| Диапазон рабочих температур | 0°С ... +40°С |
| Диапазон температур хранения | -20°С ... +60°С |
| Сертификат | EAC |

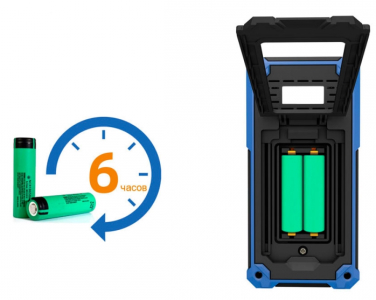

| Питание | литиевые аккумуляторы 3,7 В/2200 мАч х 2 штуки, тип 18650 |
| Потребление | менее 5 Вт, может работать непрерывно около 6 часов |
| Размеры прибора | 198 х 96 х 38 мм |
| Вес прибора | 600 г |
| Вес с упаковкой | 1100 г |
| Габариты упаковки | 245 х 160 х 90 мм |
Комплект поставки HDS2202
| № | Наименование | Количество |
| 1 | Скопметр цифровой HDS2202 | 1 |
| 2 | Комплект аккумуляторов | 1 |
| 3 | Зарядное устройство | 1 |
| 4 | USB-кабель Type C для зарядки и подключению к ПК | 1 |
| 5 | Пассивный осциллографический пробник BNC | 1 |
| 6 | Пробник BNC – крокодилы | 2 |
| 7 | Щупы мультиметра | 1 |
| 8 | Регулировочная отвертка | 1 |

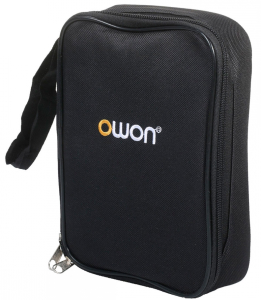

| 9 | Сумка чехол | 1 |
| 10 | Инструкция по эксплуатации | 1 |
