Технические характеристики
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1 Гвыб/с |
| Глубина записи | 8K в одноканальном режиме 4К в двухканальном режиме |
| Cкорость обновления сигналов | 10 000 осц/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 16 пФ |
| Установка коэффициента затухания датчика | 1Х, 10Х, 100X, 1000X, 10000Х |
| Максимальное входное напряжение | 400 В |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Диапазон частоты дискретизации | 0.25 выб/с - 250 Мвыб/с |
| Форма волны интерполяции | (Sinx)/x |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 100 ppm |
| Вертикальная система | |
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел |
| Диапазон смещения | ± 2 В (10 мВ/дел - 200 мВ/дел) ± 100 В (500 мВ/дел - 10 В/дел) |
| Аналоговая полоса пропускания | 200 МГц |
| Низкочастотная характеристика | ≥ 10 Гц |
| Время нарастания | ≤ 1,75 нс |
| Точность усиления постоянного тока | 3% |
| Система измерения | |
| Курсорные измерения | ΔV, ΔT |
| Автоматическое измерение | период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда, среднеквадратичное значение, время нарастания, время спада, + длительность импульса, - длительность импульса |
| Система синхронизации | |
| Источник запуска | CH1, CH2 |
| Тип запуска | Запуск по фронту |
| Способ соединения | DC, AC |
| Режим триггера | Авто, нормальный, одиночный |
| Диапазон уровня запуска | ± 4 деления от центра экрана |
| Погрешность уровня запуска | ± 0,3 деления |
| Смещение запуска | В соответствии с длинной записи и временной осью |
| Запуск по фронту | Нарастающий, спадающий |
| Мультиметр | |
| Максимальное разрешение | 20 000 отсчетов |
| Режимы тестирования | напряжение, ток, сопротивление, емкость, включение/выключение, диод |
| Постоянное напряжение | 200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5) |
| Переменное напряжение | 200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) |
| Постоянный ток | 200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10) |
| Переменный ток | 200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) |
| Сопротивление | 200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1 кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10) |
| Емкость | 20.00 нФ, мин. разрешение 1 пФ, точность ± (3% + 10) 200.0 нФ, мин. разрешение 10 пФ, точность ± (3% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10) 20.0000 мФ, мин. разрешение 1 мкФ точность ± (3% + 10) |
| Тест включение/выключение | есть (< 50 Ом) |
| Тест диодов | есть (0 - 2 В) |
| Автоматический диапазон | есть |
| TrueRMS | есть |
| Генератор сигналов произвольной формы | |
| Диапазоны частот | синусоидальный сигнал: 0,1 Гц - 30 МГц прямоугольный сигнал: 0,1 Гц - 6 МГц треугольный: 0,1 Гц - 1 МГц импульсный сигнал: 0,1 Гц - 5 МГц произвольный сигнал: 0,1 Гц - 5 МГц |
| Частота дискретизации | 125 МС/с |
| Амплитуда (50 Ом) | 0.01 В - 2.5 В |
| Смещение постоянного тока | ± 2.5 В |
| Разрешение частоты | 0.01% |
| Канал | 1 |
| Глубина формы волны | 8k |
| Вертикальное разрешение | 14 бит |
| Выходной импеданс | 50 Ом |
| Общие характеристики | |
| Тип дисплея | 3.5 дюймов, LCD, 320 x 240, 65536 цветов |
| Питание | AC 100 - 240 В, 50-60 Гц DC 5 В, 2 А |
| Аккумулятор | 2600 мАч*2（3.7 В, 18650） |
| Мощность потребления | < 5 Вт |
| Рабочая температура | 0°С - 40°С |
| Температура хранения | - 20°С - 60°С |
| Относительная влажность | ≤ 90% |
| Способ охлаждения | естественное охлаждение |
| Габариты | 240 x 155 x 88 мм |
| Вес нетто | ~ 600 г (без батареи) |
| Вес брутто | 950 г |

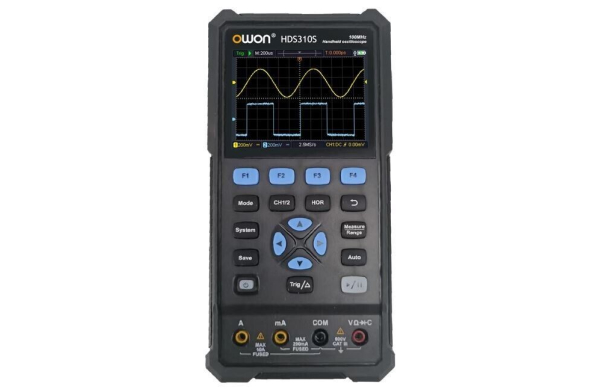

| Комплектация | портативный осциллограф OWON HDS320S - 1 шт |
| USB кабель - 1 шт комплект измерительных щупов мультиметра - 1 шт инструкция по эксплуатации - 1 шт |
|
