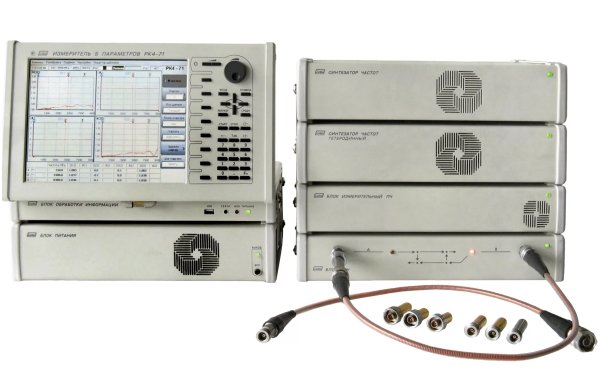

Предназначен для измерения S – параметров СВЧ четырехполюсников в диапазоне частот 0.01 – 8.3 ГГц. Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимый, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, двух синтезаторов частоты, измерительного блока на диапазон частот 0.01 – 8.3 ГГц, измерительного блока ПЧ, комплекта внешних уст-ройств.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Диапазон частот РК4-71/1 - 0,01-2,1 ГГц; РК4-71/2 - 2- 8,3 ГГц.
- ВЧ тракт: канал 7/3,04.
- Динамический диапазон измеряемых ослаблений более –90 дБ, усилительных устройств более +60 дБ,
- погрешность измерения ослабления и усиления + (0,3 + 0,04 ½Ах½)дБ.
- Погрешность измерения комплексных параметров + 0.25 дБ и 1° при полной коррекции погрешностей измерения СВЧ части прибора.
- Диапазон регулировки стабилизированной мощности на входе исследуемого СВЧ устройства от 0.1 мкВт до 10 мВт.
- Точность установки и поддержания частоты 0.3·10–7 за год.
- Возможность длительного хранения результата системной калибровки и её инвариантность к выбранному диапазону измерения, значительно упрощают проведение прецизионных измерений.
- Одновременная индикация от 1 до 4 комплексных параметров измеряемого устройства в декартовых или полярных координатах.
- Сохранение и передача результатов измерения программе "Microwave Office 2002", позволяет объединить системы измерения и моделирования СВЧ устройств в единый автоматизированный центр разработки и контроля.
- Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале 1 – 3 года.
- Многоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания.
- Скоростной USB интерфейс управляет системой в ОС Windows XP, система также обеспечивает совместимость с аппаратурой, имеющей интерфейс КОП.
- Квалифицированному пользователю предоставляются все возможности для адаптации и модификации системы под специфические условия собственной измерительной задачи, с применением самого современного программного обеспечения в среде ОСWindows XP.
- Экономичный вариант поставки (без управляющего компьютера для жестких условий эксплуатации) позволяет применить любой, IBM совместимый современный персональный компьютер в качестве средства управления системой (прибором).
Масса(кг): 30
Габариты(мм): синтезатора частоты, измерительных модулей и системного источника питания - 360х230х80 мм; персонального компьютера с плоским экраном - 360х230х80 мм (индикатор в транспортном положении).
