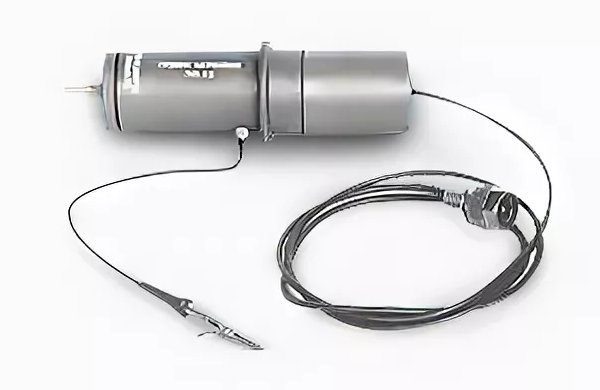

Пробник напряжения Я6-122/1
Я6-122/1 предназначен для измерения напряжения индустриальных радиопомех в электрических цепях в диапазоне частот от 9 кГц до 300 МГц
Технические характеристики Я6-122/1
• Вид пробника - однопроводный тип 1
• Диапазон частот 9 кГц – 300 МГц
• Модуль полного входного сопротивления: в диапазоне частот 0,15 – 30 МГц 150 ±20 Ом
в диапазоне частот 30 – 110 МГц 150 ±30 Ом
в диапазоне частот 110 – 300 МГц 150 (-30...+50) Ом
• Максимальное напряжение провод-земля постоянное 500 В
переменное частоты 50 Гц и 400 Гц 250 В
• Фазовый угол в полосе частот 0,15 – 30 МГц от – 30 до + 30 град
30 – 110 МГц от – 40 до + 10 град
110 - 300 МГц от – 40 до + 40 град
• Коэффициент калибровки: в диапазоне частот 0,15-100 МГц 15,4 дБ
в диапазоне частот 100-200 МГц 15,8 дБ
в диапазоне частот 200-300 МГц 16,5 дБ
• Погрешность коэффициента калибровки: до 100 МГц не более 1 дБ
от 100 МГц до 300 МГц не более 1,2 дБ
• Масса не более 0,5 кг.
• Габаритные размеры не более 29 х 152 мм
