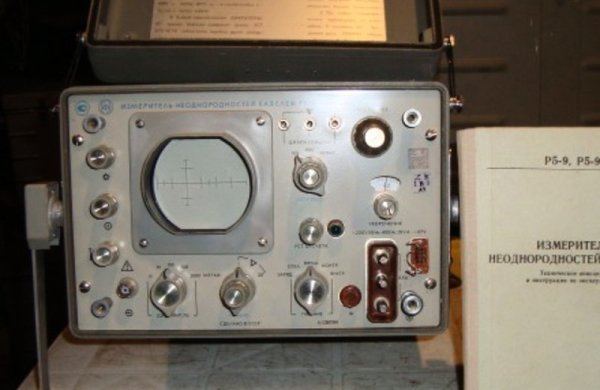

Измеритель параметров линий Р5-9
Измеритель неоднородностей кабелей Р5-9 предназначен для:
• обнаружения сосредоточенной неоднородности волнового сопротивления;
• обнаружения повреждения в кабелях и определения его характера;
• определения расстояния до неоднородности (повреждения).
Технические характеристики:
• Отсчет расстояния производится непосредственно в единицах длины. Длина измеряемых кабелей с волновым сопротивлением 10 - 100 Ом, м до 10 000
• Минимальная длина измеряемых кабелей при коэффициенте укорочения 1,5, м 1
• Диапазоны измерения расстояния (временных интервалов)
0 - 100 м (0 -1 мкс) ; 0 - 1000 м (0 -10 мкс) ; 0 - 10 000 м (0 -100 мкс)
• Погрешность калибровки электрического масштаба, % от конечного значения диапазона ±1
• Прибор обеспечивает измерение кабелей с коэффициентом укорочения 1 - 2,5
• Питание прибора
от сети переменного тока 220 ±10%
напряжение, В 220±10%
частота, Гц 50; 400
от сети постоянного тока, В 27±10%
от встроенного автономного источника батареи аккумуляторов, обеспечивающего непрерывную работу прибора в течение трех часов
• Потребляемая мощность
от сети переменного тока, В*А не более 30
от сети постоянного тока, Вт 15
• Диапазон рабочих темпертур, °С от -30 до +50
• Габаритные размеры, мм 171 x 261 x 435
• Масса, кг 12,5
