Описание:

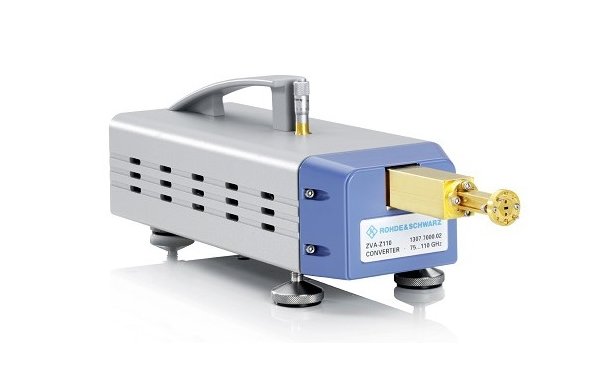

Измерения на миллиметровых волнах в диапазонах V, E, W, F, D, G, J и Y в диапазоне от 50 до 500 ГГц. Преобразователи частоты (конверторы) Rohde & Schwarz обеспечивают проведение анализа электрических цепей в диапазоне частот от 50 до 500 ГГц с использованием анализатора цепей R&S®ZVA24, R&S®ZVA40, R&S®ZVA50, R&S®ZVA67 или R&S®ZVT20. Отличаясь высоким динамическим диапазоном, эти преобразователи устанавливают новые стандарты. Более того, они легко монтируются, очень удобны в работе и обеспечивают быстрое проведение измерений.
Свойства:
Широкий динамический диапазон более 110 дБ
Преобразователи частоты компании Rohde & Schwarz, обладая динамическим диапазоном более 110 дБ, расширяют границы использования технологии более чем на 15 дБ. Это свойство особенно важно, например, для высокочастотных режекторных фильтров, и, кроме того, в целом повышает скорость измерений, поскольку позволяет работать с более широкими полосами частот при сохранении превосходных характеристик.
Изменяемая выходная мощность
Выходная мощность преобразователей частоты R&S®ZVA-Z может быть уменьшена вручную с помощью винта управления на верхней стороне устройств. Таким образом, выходная мощность может уменьшаться непрерывно до значений от 0 до 25 дБ при измерении параметров малошумящих усилителей (для которых в противном случае существовала опасность перегрузки).
Модели преобразователей R&S®ZVA-Z90E and R&S®ZVA-Z110E оснащены блоком электронной регулировки мощности (только для работы с анализатором R&S®ZVA), что позволяет выполнять:
• Калибровку мощности для равномерной мощностной характеристики в опорной плоскости
• Развертку по мощности
Для обеспечения высокой стабильности мощности блок электронной регулировки мощности размещается между гармоническим смесителем и направленным ответвителем. В результате, сигналы RF и LO, подаваемые на преобразователь, а затем на гармонический смеситель, не подвергаются вариациям мощности.
Для использования возможности электронной регулировки мощности потребуется опция R&S®ZVA-B8. Она устанавливается в слот для флоппи-диска анализатора R&S®ZVA и подсоединяется к преобразователям R&S®ZVA-Z90E и R&S®ZVA-Z110E с помощью управляющих кабелей.
Автоматическая установка параметров
Преобразователи частоты R&S®ZVA-Z полностью интегрируются в ПО анализаторов R&S®ZVA и R&S®ZVT с помощью опции управления R&S®ZVA-K8. Нужно просто выбрать тип преобразователя, и анализатор автоматически установит максимальные границы частот подходящего частотного диапазона (50 ГГц / 75 ГГц, 60 ГГц / 90 ГГц, 75 ГГц / 110 ГГц или 220 ГГц / 500 ГГц) и все необходимые настройки параметров (например, частотные настройки сигналов RF, LO и IF).
Специальная функция ограничения выходной мощности анализатора цепей предотвращает подачу чрезмерно высокой мощности на коаксиальные входы преобразователей. С установкой опции R&S®ZVA-K8 устанавливаются волноводные калибровочные наборы R&S®ZV-WR15, R&S®ZV-WR12, R&S®ZV-WR10 и R&S®ZV-WR03.
Наконец, опция управления преобразователями R&S®ZVA-K8 включает в себя опцию преобразования частоты R&S®ZVA-K4, которую не нужно покупать дополнительно, если потребуется провести измерение с преобразованием частоты в отсутствие преобразователей.
Двухпортовые и многопортовые измерения с одним прибором
Для настройки отдельного преобразователя необходимо, по крайней мере, два источника: источник(и) радиосигнала RF и источник, обеспечивающих все преобразователи общим сигналом гетеродина LO.
Любой анализатор цепей R&S®ZVA с четырьмя портами или R&S®ZVT20 с тремя портами, оснащенные двумя внутренними источниками, обеспечат проведение двухпортовых измерений в миллиметровом диапазоне волн. Для этого потребуется только один анализатор электрических цепей, преобразователи частоты и тестовые кабели – никаких дополнительных внешних источников или делителей не требуется!
Более того, анализатор цепей R&S®ZVT20 с пятью или шестью портами обеспечит возможность проведения четырехпортовых измерений в миллиметровом диапазоне волн (в измерительную установку будет входить до четырех преобразователей), для которых не потребуется использовать какое-либо внешнее оборудование.
Импульсные измерения
Измерительные установки с использованием преобразователей R&S®ZVA-Z могут работать в импульсном режиме: испытуемые устройства могут тестироваться с помощью метода измерения средних параметров импульса, метода измерения точечных параметров импульса или, например, с помощью опции импульсных измерений R&S®ZVA-K7/B7, способной генерировать импульсные последовательности в диапазоне до 500 ГГц с разрешением 12,5 нс.
Факты:
• Переменная выходная мощность
• Электронный регулятор мощности
• Автоматическая настройка параметров
• Удобство работы
• Импульсные измерения
• Комплект калибровки
Характеристики:
• Наименование волновода: Electronic Industries Alliance (EIA) WR15
• Тип разъема: противоскосовый фланец, прецизионный волноводный фланец, совместимый с UG387/U-M
• Диапазон частот: от 50 до 75 ГГц
• Выходная мощность: при входной мощности +7 дБмВт с R&S®ZVA/R&S®ZVT - +4 дБмВт
• Ослабление выходной мощности: аттенюатор с ручной настройкой, от 0 до 25 дБ
• Динамический диапазон: > 90 дБ, тип. 110 дБ
