Прецизионный магазин сопротивлений с диапазоном от 1 Ом до 1,2 МОм с погрешностью до 0,005%. Оснащён интерфейсом (RS-232 или GPIB). Имеет наилучшее разрешение 10 мкОм. Обладает функцией моделирования RTD-датчиков. |
- Калибровка контроллеров температуры
- Диапазон сопротивления от 1 Ом до 1,2 MОм
- Погрешность 0,005%
- Температурный коэффициент
- Управляющее напряжение 120 В
- Моделирование датчиков температуры (Pt, Ni) с погрешностью 0,02 °C
- 2, 3, 4-проводное подключение
- Управление прибором с передней панели и дистанционно
- Внутренний аккумулятор/сетевой адаптер
- Интерфейс RS-232 или GPIB

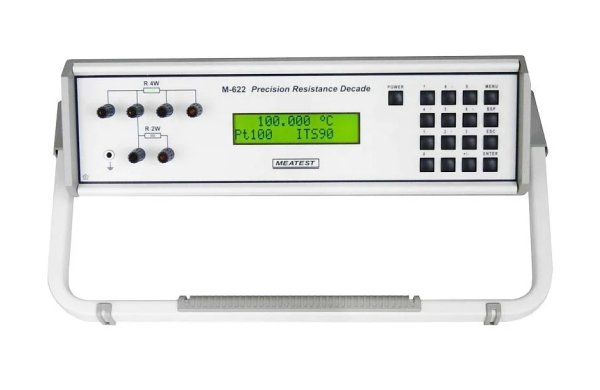

M-622 является прецизионным программируемым магазином сопротивлений с диапазоном от 1 Ом до 1,2 MОм с базовой погрешностью 0,005%. Магазин сопротивления предназначен для испытаний омметров и мультиметров в поверочных лабораториях, а также в промышленности для проверки устройств, обеспечивающих качество. Работа M-622 основана на низкотемпературных реле и на высокоустойчивых фольговых резисторах с низкими температурными коэффициентами, переключаемые с помощью реле. Магазин M-622 снабжен встроенной функцией температурного моделирования RTD-датчика с собственной градуировочной шкалой, имеет установку размерности температуры в градусах Цельсия или Фаренгейта в соответствие со стандартами IEC. Питание М-622 осуществляется с помощью внутреннего аккумулятора или внешнего сетевого адаптера. Управление устройством возможно как вручную, так и дистанционно с помощью интерфейсов RS-232 и GPIB. Для использования прибора в промышленности спроектирована версия в 19" модуле с высотой 3HE.
Технические характеристики
Диапазон значений сопротивления | 1 Ом – 1,2 МОм короткое замыкание (SHORT), размыкание (OPEN) (только в версии M622-Vx1xx) |
Моделирование датчиков температуры (Pt) | -200…850 °C (-328…1562 °F) |
Моделирование датчиков температуры (Ni) | -60…300 °C (-76…572 °F) |
Типы датчиков температуры | Pt10…Pt20000, Ni10…Ni20000 |
Разрешение | 0,00001 Ом в диапазоне 1,00000 – 10,00000 Ом 0,0001 Ом в диапазоне 10,0001 – 100,0000 Ом 0,001 Ом в диапазоне 100,001 – 400,000 Ом 0,01 Ом в диапазоне 400,01 – 1 200,00 Ом 0,1 Ом в диапазоне 1200,1 – 30 000,0 Ом 1 Ом в диапазоне 30 000 – 1 200 000 Ом 0,001 °C для датчиков типов Pt10…Pt300, Ni10…Ni3 000,01 °C для датчиков типов Pt301…Pt10000, Ni301…Ni10000 |
Стандарты платиновых (Pt) датчиков температуры | IEC 751 (1,3850 для IPTS68), IEC 751 (1,3851 для ITS90), US (US/JIS) (1,3916) |
Стандарты никелевых (Ni) датчиков температуры | DIN 43760 (6180) |
Температурный коэффициент сопротивления | < 1 ppm/°C (1 - 2000 Ом) на клеммах R4W < 1 ppm/°C (100 Ом - 1200 кОм) на клеммах R2W < 5·ppm/°C (2 - 10 кОм) на клеммах R4W |
Максимальная рассеиваемая мощность | 0,3 Вт |
Схема подключения | 2-, 4-полюсная (в режиме сопротивления) 2-, 3- или 4-полюсная (в режиме моделирования датчиков температуры) |
Клеммы | Приборные с золотым покрытием, диаметр 4 мм |
Интерфейс | RS-232 или GPIB |
Питание | Внутренний аккумулятор 12 В, сетевой адаптер (100 – 240 В, 50 Гц) |
Время автономной работы | 6 часов |
Номинальная температура | +18…+28 °C |
Рабочая температура | +5…+40 °C |
Температура хранения | -10…+50 °C |
Размеры (настольное исполнение) | 364х111х316 мм (ШхВхГ) |
Размеры (исполнение для 19'' стойки) | 483х133х316 мм (ШхВхГ) |
Масса | 4,5 кг |
Погрешность сопротивления
Тип подключения | Диапазон | Погрешность |
R4W* | 1 Ом – 400 Ом | 0,003% + 3 мОм |
R4W | 400 Ом – 2 кОм | 0,005% |
R4W | 2 кОм – 10 кОм | 0,015% |
R2W** | 1 Ом – 2 кОм | 0,005% + 10 мОм |
R2W | 2 кОм – 200 кОм | 0,005% |
R2W | 200 кОм – 1,2 МОм | 0,01% |
* 4-проводное подключение
** 2-проводное подключение
Погрешность моделирования Pt датчиков температуры
Температура | Pt100 | Pt200 | Pt500 | Pt1000 (R4W) | Pt10000 (R2W) |
от -200 до 200 °С | 0,02 °С | 0,02 °С | 0,02 °С | 0,04 °С | 0,04 °С |
от 200 до 500 °С | 0,03 °С | 0,04 °С | 0,06 °С | 0,1 °С | 0,06 °С |
от 500 до 850 °С | 0,04 °С | 0,06 °С | 0,15 °С | 0,2 °С | 0,1 °С |
Погрешность моделирования Ni датчиков температуры
Температура | Ni100 (R4W) | Ni1000 (R4W) | Ni10000 (R2W) |
от -60 до 300 °С | 0,02 °С | 0,04 °С | 0,04 °С |
Комплект поставки
- Магазин сопротивлений M-622
- Блок питания
- Кабель RS-232 (только для версии с интерфейсом RS-232)
- Руководство по эксплуатации
- Программное обеспечение
Информация для заказа
Интерфейс | |
RS-232 | M-622-V1xxx |
GPIB | M-622-V2xxx |
Моделирование короткого замыкания и размыкания выходных клемм | |
нет | M-622-Vx0xx |
есть | M-622-Vx1xx |
Исполнение | |
Настольное | M-622-Vxx0x |
Стойка 19'' | M-622-Vxx1x |
