Под заказ

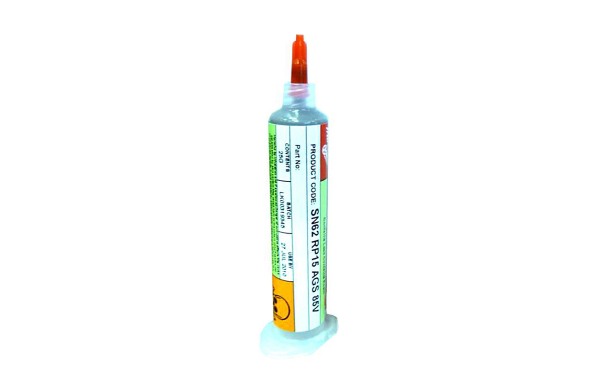

Паяльная паста Multicore RP15 AGS85KJU Sn62Pb36Ag2 картридж 25 гр

Артикул: 3-377608

  • Количество в заводской упаковке: 1 шт.
  • Страна-производитель: Германия
  • Вес: 0.50кг
  • Форма упаковки: другая

Паяльная паста Multicore RP15 AGS85KJU Sn62Pb36Ag2 картридж 25 гр – паяльная паста с флюсом, не требующим отмывки, RP15 разработана специально для нанесения с помощью ручных или автоматических дозаторов. Паяльная паста RP15 имеет более высокую активность и клеящие свойства, обеспечивает меньшее растекание на контактных площадках после нанесения.

  • Количество в заводской упаковке: 1 шт.
  • Страна-производитель: Германия
  • Вес: 0.50кг
  • Форма упаковки: другая

Отличительные особенности

  • Обладает хорошими клеящими свойствами
  • Обеспечивает отличную смачиваемость
  • Имеет некоррозионноактивные остатки флюса, которые можно не удалять после пайки
  • RP15 обеспечивает улучшенную паяемость

Технические данные

  1. Порошкообразный припой. Наиболее распространенным является сплав Sn62/Pb36/Ag2, добавка серебра повышает прочность паяного соединения и предотвращает выщелачивание серебра из выводов чип-компонентов. Паяльная паста RP15 поставляется с размером частиц 38-53 мкм или 25-38 мкм. Для достижения оптимальных характеристик содержание металла в пасте по весу составляет 85%. Порошкообразный припой для паяльной пасты RP15 получают методом распыления сплавов, по чистоте удовлетворяющих требованиям стандартов QQ-S-571E, DIN1707, BS 219.

  2. Флюс. Флюс, используемый в составе паяльных паст RP15, разработан на основе искусственной канифоли с высокой температурой кипения (275°С). Флюс соответствует требованиям типа IPC, LR3CN и спецификации Bellcorе.
  3. ТестСпецификацияРезультат
    Коррозия DTD 599A Прошел
    IPC-SF-818
    BS5625
    Коррозия медного зеркала IPC-SF-818 Прошел
    Сопротивление поверхностной изоляции (без очистки) IPC-SF-819 Прошел
    J-STD-004
    Bellcore
    Tr-NWT-000078
    Электромиграция (без очистки) Bellcore Прошел
    Tr-NWT-000078
    Классификация активности флюса IPC-SF-818 LR3CN
    J-STD-004 ROL1
    EN 29454 1.1.2
  4. Типичные свойства паяльной пасты Multicore (Henkel) RP15:

    СплавSn60Sn62Sn63
    Содержание металла (%) 85 89,5 90
    Порошок, мкм 45 - 20 45 - 20 45 - 20
    Размер частиц (код) AGS AGS AGS
    Вязкость, 25°С
    Brookfield, KcP 400 670 660
    Malcom, P 560 1500 1400
    Тиксотропный индекс 0,6 0,68 0,62
    Усадка метод тестирования, мм
    1 ч. при комн. темп.:
    — 0,7 мм конт. пл. 0,2 0,2 0,2
    — 1,5 мм конт. пл. 0,2 0,2 0,2
    20 мин. при температуре 80°С:
    — 0,7 мм конт. пл. 0,5 0,2 0,3
    — 1,5 мм конт. пл. 0,5 0,3 0,2
    1 — Измерено при t 25°C, TF шпиндель при 5 rpm после 2 мин.
    2 — Измерено при t 25°C и скорости сдвига 6с-1.
    3 — Тиксотропный индекс (TI) определяли как: TI=log (вязкость при 1,8с-1 / вязкость при 18с-1).
    4 — Данные по усадке представлены как минимальное расстояние между контактными площадками, при котором не происходит замыкания.

Применение при дозировании

Паяльные пасты RP15 могут дозироваться с использованием игл дозатора с размером 22 и выше. Существенно, чтобы дозирующий механизм и иглы были в хорошем состоянии. Рекомендуется регулярно чистить дозирующее оборудование сразу же после использования для предотвращения загрязнения засохшей паяльной пастой. Даже относительно малые количества загрязнений в дозирующем оборудовании и иглах могут привести к сбою дозирующих устройств и даже полной блокировке системы.

Пайка оплавлением

Для оплавления паяльной пасты RP15 могут быть использованы любые известные методы нагрева, в том числе инфракрасная или конвекционная пайка. Multicore (Henkel) RP15 специально создана с целью уменьшения растекания во время предварительного нагрева.

Она допускает более длительное время предварительного подогрева, зачастую требуемое при пайке больших компонентов или печатных узлов с высокой плотностью расположения компонентов.

Упаковка и хранение

Паяльная паста RP15 поставляется в стандартных шприцах 10 см3 по 25 грамм. Время жизни паяльной пасты при хранении в закрытой фирменной упаковке при температуре от +5 до +10°С составляет не менее 6 месяцев.
