Описание

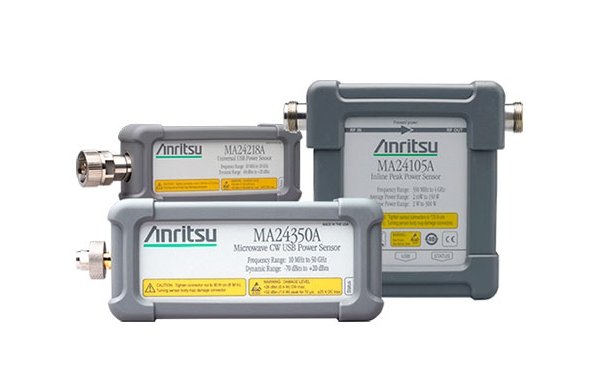

Anritsu MA24105A - проходной измеритель (датчик) пиковой мощности радиосигнала, предназначенный для измерения мощности (от 2 мВт до 150 Вт) в частотном диапазоне от 350 МГц до 4 ГГц.
Архитектура «двойного пути», применяемая в Anritsu MA24105A, позволяет регистрировать истинное среднеквадратичное значение мощности сигналов во всем диапазоне частот и динамическом диапазоне, производить непрерывные измерения многотональных и манипулированных сигналов, таких как GSM/EDGE, CDMA/EV-DO, W-CDMA / HSPA+, WiMAX и TD-SCDMA. В цепь измерения в прямом направлении входит канал с полосой пропускания 4 МГц со схемами измерения пиковой мощности и интегратора/компаратора, которые добавляют такие функции, как измерение огибающей пиковой мощности и коэффициента амплитуды, функция распределения уровней сигнала (CCDF) и измерение средней мощности импульсов. Цепь измерения в обратном направлении добавляет возможности измерения отраженного сигнала, в том числе мощности, коэффициента отражения, обратных потерь и коэффициента стоячей волны (SWR). Наличие встроенного микроконтроллера наряду со схемой кондиционирования сигналов, АЦП и блоком питания делают Anritsu MA24105A полноценным миниатюрным измерителем мощности.
Работа с ПК
Датчик мощности предназначен для работы в паре с ПК под управлением Microsoft Windows при подключении с помощью USB кабеля. Датчик поставляется с приложением PowerXpert (версия 2.1 или выше), которое служит для отображения данных, анализа и контроля датчика. Программное обеспечение представляет собой дисплей на ПК, который похож на традиционный измеритель мощности. Приложение выполняет следующие функции: запись данных, построение графиков зависимости мощности от времени и таблиц коррекции, которые позволяют производить быстрые и точные измерения.
Основные характеристики
- Предназначен для измерения большинства телекоммуникационных сигналов (WLL, GSM / EDGE, CDMA / EV-DO, WCDMA / HSDPA, WiMAX и TD-SCDMA)
- Широкий диапазон частот от 350 МГц до 4 ГГц
- Самый широкий динамический диапазон линейной мощности в своем классе
- Истинные RMS измерения до 150 Вт
- Автономный режим, поддержка Plug and Play
- Идеально подходит для измерения всплесков сигналов
