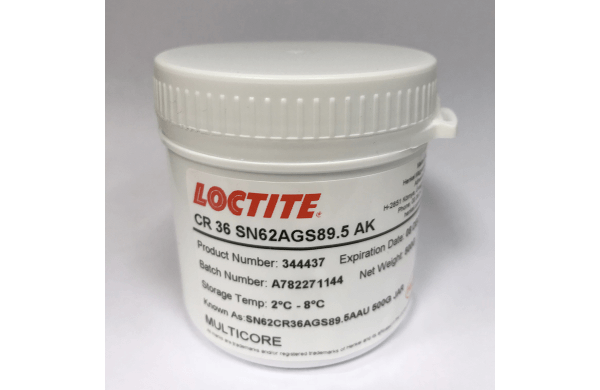

Паяльная паста Multicore CR36 AGS89.5AAU Sn62Pb36Ag2 банка 500гр

Паяльная паста Multicore (Henkel) CR36 относится к новому поколению разработок для пайки печатных плат радиоэлектронной аппаратуры в воздушной среде методом оплавления. Не требует отмывки остатков флюса после пайки.

Паяльная паста  сочетает в себе следующие качества: высокая флюсующуя активность, долгое время жизни на трафарете, минимальное количество прозрачных остатков, которые могут быть легко удалены в процессе отмывки.  Допускает длительное время предварительного подогрева, что зачастую требуется при пайке больших компонентов или печатных узлов.

Отличительные особенности

• Высокая активность флюса
• Прозрачные остатки флюса упрощают визуальный контроль паяных соединений
• Хорошая паяемость по меди
• Отличные клеящие свойства для удержания компонентов до пайки
• Длительный срок жизни на трафарете
• Подходит для нанесения с малым шагом при высокой скорости до 200 мм/с
• Эффективна для разнообразных типов профилей оплавления
• Высокая устойчивость к растеканию при предварительном нагреве
• Пригодность к применению для пайки компонентов с малым шагом (до 0,4 мм)
• Высокая скорость нанесения при трафаретной печати от 25 до 200 мм/сек
• Широкое технологическое окно
• Высокое качество отпечатков пасты

Технические данные

Паяльная паста CR36 может поставляться с порошкообразным припоем, изготовленным из сплавов Sn62, Sn63, которые полностью удовлетворяют стандартам J-STD-006 и EN 29453.

Паяльная паста CR36 разработана на основе флюса с достаточно высокой активностью и не требующего отмывки остатков флюса после пайки.

Активность флюса паяльной пасты CR36 обеспечивает высокую точность параметров технологического процесса и позволяет использовать пасту в крупносерийном производстве с применением компонентов и печатных плат с плохой паяемостью, а также избежать появление сопутствующих пайке шариков припоя.

Рекомендуемое содержание металла (%) в паяльной пасте Multicore (Henkel) CR36 для трафаретной печати

Характерные свойства

1 Измерено при 25°С, вращение установки 5 об/мин, через 2 мин.

2 Измерено при 25°С, при скорости сдвига 6 с-1.

3 ТИ = log(вязкость при 1,8 с-1 / вязкость при 18 с-1).

4 Осадка определяется как минимальное расстояние между площадками указанного размера, при котором не происходит образование перемычек.

5 Клейкость определена в сравнительных лабораторных тестах и не обязательно напрямую связана с конкретными условиями использования.

Порошкообразный припой

Тщательный контроль процесса атомизации при производстве порошкообразных припоев для паяльных паст CR36 обеспечивает соответствие припоев требованиям уровня качества стандартов IPC/J-STD006 и EN29453 по сферичности, гранулометрическому составу, уровню примесей и оксидов.

Рекомендации по применению

Трафаретная печать

Паяльная паста CR36 эффективно наносится на любом оборудовании для нанесения паяльных паст: ручном устройстве трафаретной печати, полуавтоматическом устройстве трафаретной печати, автоматическом устройстве трафаретной печати.

Паяльная паста  с размером частиц 25-45 мкм (AGS) может наноситься на контактные площадки под компоненты с малым шагом (до 0,4 мм). Наилучшее качество трафаретной печати достигается при скорости нанесения пасты в пределах от 25 мм/сек до 200 мм/сек. Рекомендуется наносить пасту стальным ракелем под углом 60°. Это способствует тому, что паста не остается на поверхности трафарета и полностью заполняет окна. Предпочтительней скорость нанесения выше 25 мм/сек, так как низкая скорость нанесения может приводить к размазыванию пасты по трафарету и неполному заполнению окон в трафарете. В отличие от других типов паст высокое давление ракеля при нанесении пасты не является обязательным условием, что позволяет получать прекрасные результаты при использовании на двухсторонних печатных платах.

Пайка оплавлением

Паяльная паста CR36 имеет широкий диапазон варьирования режимов пайки. Для пайки могут использоваться любые существующие методы нагрева, в том числе инфракрасный или конвекционный. Не существует единого профиля оплавления подходящего для всех процессов и методов, но данные графики показывают примеры профилей, которые показали хорошие практические результаты.

Отмывка

Паяльные пасты Multicore (Henkel) CR36 не требуют отмывки, остаются на печатных платах, так как не представляют опасности для долгосрочной надежности. Однако, если имеется особая необходимость в удалении остатков, это можно осуществлять обычными способами отмывки растворителями, такими как MCF800.

Надежность

Паяльная паста содержит стабильную смоляную основу и медленно испаряющиеся растворители со слабым запахом.  Классифицируется как: LRCN IPC-SF-818 и ROLO по ANSI/J-STD-004.

Упаковка

Паяльная паста поставляется в 500-граммовых банках и картриджах по 650 г.

Хранение

Паяльная паста была разработана с учетом уменьшения разделения при хранении. Паяльная паста  минимально расслаивается при хранении, но если это произошло, несильное взбалтывание в течение 15 с вернет продукту его реологические характеристики. Срок хранения паяльной пасты Multicore (Henkel) CR36 в плотно закрытых оригинальных контейнерах при температуре 5-10°С составляет не менее 6 месяцев. Рекомендуется перевозка воздушным транспортом для уменьшения времени нахождения контейнеров при повышенной температуре.
