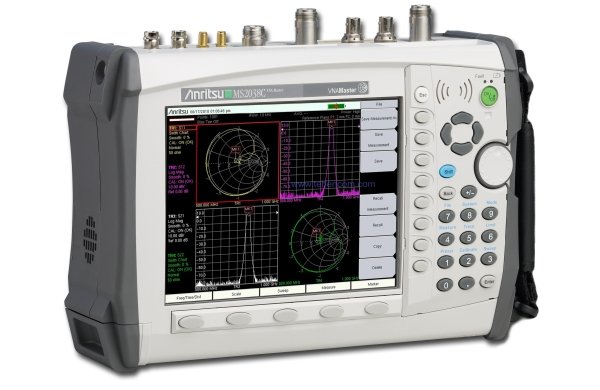

Портативный анализатор цепей Anritsu MS2038C

Артикул: 1-345248

  • Диапазон частот анализатора цепей 5 кГц - 20 ГГц

  • Диапазон частот анализатора спектра 5 кГц - 20 ГГц

  • Анализатор цепей

  • Измерения комплексных коэффициентов отражения и передачи S11,S21,S12,S22 за одно подключение

  • Динамический диапазон: 100 дБ на частотах 2 МГц - 3 ГГц, 85 дБ на частотах 3 - 20 ГГц

  • Интервал времени на один отсчёт: 350 мкс на частотах 5 кГц - 6 ГГц, 650 мкс на частотах 6 - 20 ГГц

  • Количество точек отсчётов на дисплее: от 2 до 4001


Характеристики:

  • Диапазон частот анализатора цепей 5 кГц - 20 ГГц

  • Диапазон частот анализатора спектра 5 кГц - 20 ГГц

  • Анализатор цепей

  • Измерения комплексных коэффициентов отражения и передачи S11,S21,S12,S22 за одно подключение

  • Динамический диапазон: 100 дБ на частотах 2 МГц - 3 ГГц, 85 дБ на частотах 3 - 20 ГГц

  • Интервал времени на один отсчёт: 350 мкс на частотах 5 кГц - 6 ГГц, 650 мкс на частотах 6 - 20 ГГц

  • Количество точек отсчётов на дисплее: от 2 до 4001

  • Разрешение по частоте: 1 Гц на частотах до 375 МГц, 10 Гц на частотах до 6 ГГц, 100 Гц на частотах до 20 ГГц

  • Погрешность частоты опорного генератора 1.5х10-6

  • Высокий уровень выходной мощности +З дБм на частотах до 3 ГГц, -3 дБм на частотах 3 - 20 ГГц

  • Низкий уровень выходной мощности -25 дБм на частотах до 6 ГГц, -15 дБм на частотах до 6 - 20 ГГц

  • Направленность измерительного моста 42 дБ

  • Относительная погрешность измерения КСВН:

  • при КСВН = 1,4 на частотах до 6 ГГц от -4 до +5%

  • при КСВН = 1,4 на частотах 6 - 20 ГГц от -6 до +7,5%

  • при КСВН = 2,0 на частотах до 6 ГГц от -6 до +7,5%

  • при КСВН = 2,0 на частотах 6 - 20 ГГц от -10 до +13,5%

  • Абсолютная погрешность измерения модуля коэффициента передачи от 0 до -3 дБ: ±0,3 дБ на частотах до 6 ГГц , ±0,5 дБ на частотах до 6 - 20 ГГц

  •

  • Анализатор спектра

  • Полоса пропускания 1 Гц - 10 МГц

  • Уровень собств. шумов от - 160 дБм (на частоте 4 ГГц, в полосе 1 Гц)

  • Встроенный предусилитель

  • Динамический диапазон 104 дБ (на частоте 2,4 ГГц, в полосе 10 Гц)

  • Однополосный фазовый шум: менее -102дБн/Гц при отстройке 100 кГц.

  • Квазипиковый детектор, фильтры для тестирования на ЭМС 200 Гц, 9 кГц, 120 кГц

  • Погрешность измерения частоты 1*10-6 (5*10-8 опция 31)

  • Интерфейсы USB, LAN

  • Цветной дисплей 8,4 дюйма, 800х600

  • Время работы от аккумулятора 3 часа (типично)

  • Температура эксплуатации от -10 до 55 градусов

  • Вес 4,5 кг

  • Стандартная гарантия 3 года

Доступные опции:
Измерения во временной области (опция 2)
Секретная работа с данными (опция 7)
Подача напряжения по центральной жиле (опция 10)
Векторный вольтметр (опция 15)
Высокоточные измерения мощности (опция 019) с помощью внешних USB датчиков
Анализ интерференции (опция 25)
Сканер каналов (опция 27)
GPS приёмник (опция 31)
Измерения дифференциальных S параметров (опция 77)
Измерения в области расстояний (опция 501)
АМ/ФМ/ЧМ демодулятор (опция 509)
