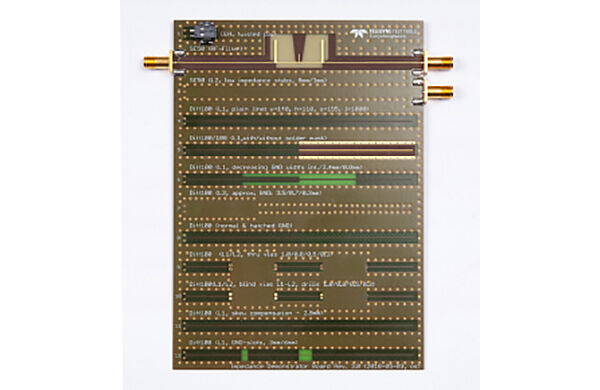

Плата тестовая T3SP-BOARD Teledyne LeCroy.
Демонстрационная плата (многослойная печатная плата) с имитацией различных импедансов /неоднородностей для показа возможностей рефлектометров T3SP15D/T3SP15D. Включает 12 типов цепей: «фильтр»/ «дорожка»/ «линия передачи» L1,L2, L3 в различном исполнении (переменные расстояния между отверстиями печатной платы, материал изоляции, тип контактов – сквозные/лужение). Симметричные цепи (SE)/ импеданс 50 Ом / коннекторы типа K (2/92), несимметричные (Diff)/ импеданс 100 Ом + цепь «витая пара»/ twist pair (навесной Pin соединитель).Габариты 11 см х 15 см. Масса 70 г.
