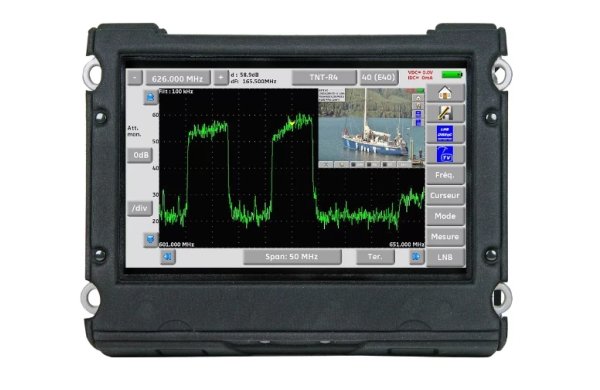

Возможности:
- Панорамный сенсорный ЖК-дисплей: 10 дюймов (16:9);
- Просмотр цифровых эфирных широковещательных программ наземного, кабельного и спутникового ТВ;
- Просмотр ТВ-программ высокой четкости с кодеками MPEG4-H264;
- Измерение всех параметров DVB-T/T2/H, DVB-S и DVB-S2;
- Измерения всех параметров MPEG-2 и MPEG-4;
- Сверхбыстрый спектральный анализ;
- Режим Checksat с таблицей NIT (поиск спутников);
- Поддержка LTE для диагностики фильтра;
- Наличие CAM-модуля;
- Измерение эхо и опережающего эхо в реальном времени с масштабированием;
- Отображение созвездия с масштабированием;
- Просмотр "три в одном": измерения, ТВ-картинка, мини-спектр;
- Графическое отображение измерений;
- Электронный компас для юстировки антенны;
- Запись данных, их экспорт/импорт через USB-память;
- Аккумулятор: зарядка – 1 час, автономная работа – 4 часа;
- В комплекте – сумка для переноски и защитный чехол;
- Масса: 2,9 кг.
Технические характеристики:
| Спецификация | ||||
| Диапазоны | Наземные диапазоны | Спутниковые диапазоны | ||
| Диапазон | От 45 до 900 МГц | От 900 до 2200 МГц | ||
| Разрешение | измерение: 50 кГц, дисплей: 1 кГц | измерение: 1МГц, дисплей: 1МГц | ||
| Уровневое измерение | ||||
| Динамический диапазон | 20–120 дБмкВ (30-120 дБмкВ в диапазоне 5-45 МГц) | 30–110 дБмкВ | ||
| Уровень собственного шума | 10 дБмкВ (типовое значение) | 20 дБмкВ (типовое значение) | ||
| Единицы измерения | дБмкВ, дБмВ, дБм, В | дБмкВ, дБмВ, дБм, В | ||
| Точность | ±2 дБ +/- 0,05 дБ/ °C | ±2 дБ +/- 0,05 дБ/ °C | ||
| Разрешение | 0,1 дБ | 0,1 дБ | ||
| Измерительные фильтры, Стандарты, Измерения |
Автоматически в соответствии со стандартами: 100 кГц – 300 кГц – 1 МГц BG, DK, I, L, MN, FM, несущая, DVB-C, DVB-T/H, DVB-T2 RF, C/N |
автоматически в соответствии со стандартами: 1 МГц – 3 МГц – 10 МГц PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS RF, C/N |
||
| Цифровое измерение | DVB-T/H | DVB-T2 | DVB-S, DSS | DVB-S2 |
| Коэффициент битовых ошибок (BER) |
CBER (до Viterbi BERi) VBER (после Viterbi BERo) UNC (PER потерянных пакетов) Запас помехоустойчивости |
LDPC (BERi) BCH (BERo) FER (PER кадровых ошибок) Запас помехоустойчивости |
CBER (до Viterbi BERi) VBER (после Viterbi BERo) UNC (PER потерянных пакетов) Запас мощности линии |
LDPC (BERi) BCH (BERo) Запас мощности PER |
| Коэффициент ошибок модуляции (MER) |
5–35 дБ | 5–35 дБ | 0-20 дБ | 0–20 дБ |
| Измерение MER каждой несущей | есть | есть | ||
| Символьная скорость | - | - | от 1 до 45 Мсимв/с | от 1 до 45 Мсимв/с |
| Полоса частот | 6 МГц, 7 МГц, 8 МГц | 5 МГц, 6 МГц, 7 МГц, 8 МГц | - | - |
| Режим | - | -SISO, MISO, PLP – симплекс или мультиплекс | - | - |
| Размерность БПФ | 2k и 8k, автоматически и вручную | 1k, 2k, 4k, 8k, 16k и 32k + расширение полосы, автоматически |
- | - |
| Созвездие | QPSK, 16 и 64QAM, автоматически | QPSK, 16, 64 и 256QAM, автоматически | QPSK | QPSK, 8PSK, 16APSK, 32APSK |
| Кодовое отношение | 1/2, 2/3, 3/4, 5/6, 7/8 (автоматически) | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 (автоматически) | 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 (автоматически) |
2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (автоматически) |
| Защитный интервал | автоматически и вручную | автоматически | - | - |
| Инверсный спектр | автоматически | автоматически | автоматически | автоматически |
| HP/LP | есть | - | - | - |
| Выбор PLP | - | - | - | - |
| Стандарты | ETS 301-701 | ETS 302-755 | ETS 300-421 | ETS 302-307 |
| Опережающее эхо /Эхо / Импульсная характеристика | ||||
| Динамический диапазон | 30 дБ, 75 км (для 8k) | 50 дБ, -75 км, +75 км (для 8k) | - | - |
| Единицы измерения | мкс, км, мили | мкс, км, мили | - | - |
| Звездная диаграмма | ||||
| есть | есть | есть | есть | |
| Быстрый спектральный анализ | ||||
| Скоростной режим | Типовое значение 350 мс (3 измерения в секунду) | Типовое значение 350 мс (3 измерения в секунду) | ||
| Фильтры (автоматически при выборе пределов измерений) |
100 кГц, 300 кГц, 1 МГц | 1 МГц, 3 МГц, 10 МГц | ||
| Аттенюатор | Автоматически или вручную (от 0 до 50 дБ с шагом 10 дБ) | Автоматически или вручную (от 0 до 50 дБ с шагом 10 дБ) | ||
| Динамический диапазон на дисплее |
60 дБ (10 дБ/деление) | 60 дБ (10 дБ/деление) | ||
| Наличие NIT(OSD) и ТВ-картинки | есть | есть | ||
| Пределы измерений | От 5 МГц до полного диапазона через 1, 2, 5 единиц | От 10 МГц до полного диапазона через 1, 2, 5 единиц | ||
| Карта измерений | ||||
| Емкость | Сканирование до 50 программ | |||
| Дисплей | Графический (гистограмма), измерение наклона | |||
| Режим поиска спутников | ||||
| - | Быстрый поиск спутников, одиночный или двойной LNC, с таблицей NIT | |||
| - | Типовое значение – 30 спутников, с загруженной европейской базой данных | |||
| - | 4 транспондера на каждый спутник, настраивается пользователем | |||
| Память | ||||
| Сохранение данных | Во внутренней энергонезависимой памяти или в запоминающем устройстве USB (в комплект поставки не входит) | |||
| Данные | Места, результаты измерений (уровень, BER/MER, карта частот, спектры и т. д.) | |||
| Емкость | 512 Кб (до 1000 файлов или каталогов) | |||
| Изображение и звук | ||||
| Цифровые программы (широковещательные) |
SD (MPEG2 стандартной четкости) и HD (MPEG4 / H,264 высокой четкости) | |||
| Кодеки звука | MPEG-1, MPEG-2, AAC, HE AAC, Dolby® Digital, Dolby® Digital Plus | |||
| Цифровые программы (*) | есть | есть | ||
| Радиочастотный вход | ||||
| Вход | 75 Ом, поддержка разъемов F-типа и BNC с переходником | |||
| Максимально допустимое напряжение |
80 В пост. тока, 80 В действ. знач. перем. тока / 50 Гц | |||
| Вспомогательный вход / выход | ||||
| Интерфейсы | USB A, USB mini B, Ethernet 10baseT (RJ45) | |||
| Вход источника питания | Штекер 5,5 мм, макс. 15 В, 5 А | |||
| Дистанционное управление и источник питания |
||||
| Напряжение | 5 / 13 / 18 / 24 В, макс. 500 мА (300 мА при 24 В) | 13 / 18 В, макс. 500 мА | ||
| DiSEqC | - | DiSEqC 1.2, управление вращением антенны, согласованные (committed) и несогласованные (uncommitted) переключатели |
||
| Mini DiSEqC 22 кГц | - | тонально-импульсный переключатель (ToneBurst) 22 кГц | ||
| SatCR | - | Расширение протокола DiSEqC, управление максимум 8 слотами | ||
| Общие технические характеристики | ||||
| Дисплей | Цветной ЖК-дисплей 10,1 дюйма 16/9, подсветка повышенной яркости (1000 кд/м2), 1280x800 точек, емкостный сенсор | |||
| Источник питания | Сетевой адаптер 110/230 В перем. тока, штекер диаметром 5,5 мм, 15 В / 5 А | |||
| Аккумулятор (не сменный) | Литий-ионный, 70 Вт | |||
| Время автономной работы | Типовое значение – 4 часа | |||
| Встроенное зарядное устройство | Время заряда 1 час до емкости 80% | |||
| Рабочая температура | От -5 °C до 45 °C | |||
| Температура хранения | От -10 °C до 60 °C | |||
| ЭМС и безопасность | Стандарты NF-EN 61362-1 / NF-EN 61326-3 / NF-EN 61010-1 | |||
| Габариты | 280 x 230 x 85 мм | |||
| Масса | 2,9 кг (включая аккумулятор и чехол) | |||
