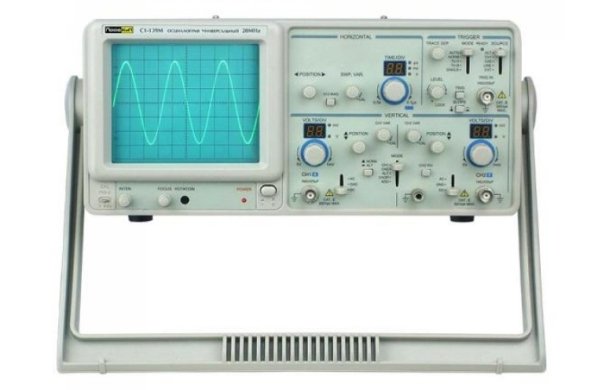

| НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-139М
Осциллограф универсальный ПРОФКИП С1-139М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллограф универсальный ПРОФКИП С1-139М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-139М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ) | |
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 2 кВ |
| Интенсивность и фокусировка | непрерывно регулируемые на передней панели |
| Ротация луча | регулируется на передней панели |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Чувствительность | 1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5) |
| Регулировка коэффициента | ≥ 2.5:1 |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
| Время нарастания | ≤ 17.5 нс |
| Входной импеданс | ~ 1 МОм ±3% /25 пФ ±5 пФ |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки | 0.2 мкс /дел … 0.5 с /дел |
| Точность | ±3% ±5% при масштабировании |
| Регулировка коэффициента | ≥ 2.5:1 |
| Масштабирование развертки | х 10 |
| СИНХРОНИЗАЦИЯ | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0.5 дел (CH1, CH2) 2.0 дел (ALT) 0.2 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1.5 дел (CH1, CH2) 3.0 дел (ALT) 0.8 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 300 В при 1 кГц |
| РЕЖИМ X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5) |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| ОСЬ Z | |
| Чувствительность | 5 Впик-пик |
| Полярность | отрицательная |
| Входной импеданс | 47 кОм |
| Используемый частотный диапазон | ~ 2 МГц |
| Максимальное входное напряжение | 30 В при 1 кГц |
| КАЛИБРАТОР | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 0.5 Впик-пик ±2% |
ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-139М
• Питание: 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц
• Габаритные размеры: 316х132х410 мм
• Вес: 7.8 кг
КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-139М
• Осциллограф универсальный ПРОФКИП С1-139М
• Делитель, 2 шт
• Кабель питания
• Руководство по эксплуатации
