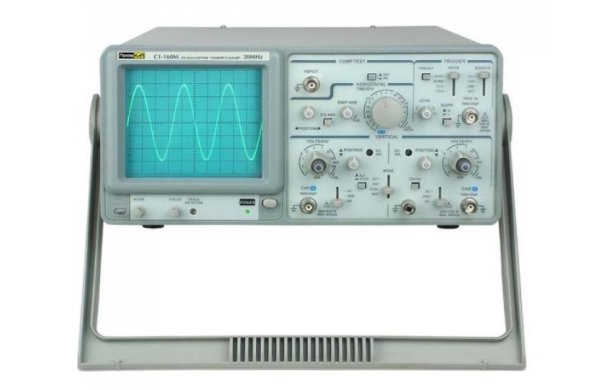

| НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-118М
Осциллограф универсальный ПРОФКИП С1-118М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 20 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф универсальный ПРОФКИП С1-118М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-118М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ) | |
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 2 кВ |
| Z-ВХОД | |
| Входное сопротивление | ~ 47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Y-ATT | переключатель |
| Чувствительность | х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов) |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
| Время нарастания | х1: ≤ 17.5 нс х5: ≤ 50 нс |
| Входной импеданс | ~ 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки | 0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| СИНХРОНИЗАЦИЯ | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Вход усилителя | закрытый (AC) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| РЕЖИМ X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| ВЫХОДНОЙ СИГНАЛ | |
| Выход сигнала канала 1 | |
| КАЛИБРАТОР | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-118М
• Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
• Габаритные размеры: 310х150х455 мм
• Вес: 8 кг
КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-118М
• Осциллограф универсальный ПРОФКИП С1-118М
• Делитель, 2 шт
• Кабель питания
• Руководство по эксплуатации
