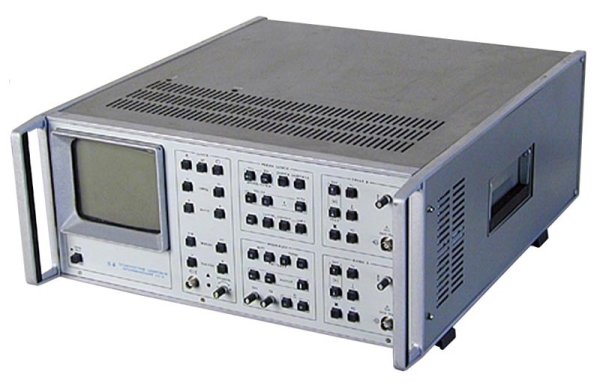

Осциллограф С9-8
С9-8 предназначен для исследования в реальном времени однократных и повторяющихся сигналов с амплитудой 50 мВ-50 В. Обеспечивает высокое качество индикации сигналов без мерцаний и потери яркости независимо от частот их повторения.
В приборе имеется режим программного управления чувствительностью и длительностью развертки. Для реализации основных режимов работы и измерений используется 12-разрядный микропроцессор, созданный на базе микропроцессора серии К589.
Основные данные С9-8
• Частота дискретизации 20 МГц
• Количество входных каналов с усилителями АЦП и памятью 2
• Количество одновременно индицируемых сигналов 4
• Разрешающая способность АЦП 8 разрядов
• Емкость памяти 1024 отсчета на канал или 2048 отсчетов в одноканальном режиме
• Параметры ПХ аналоговых усилителей:
- время нарастания 35 нс;
- выброс 10%;
- неравномерность 1,5%
• Входное сопротивление 1 МОм
