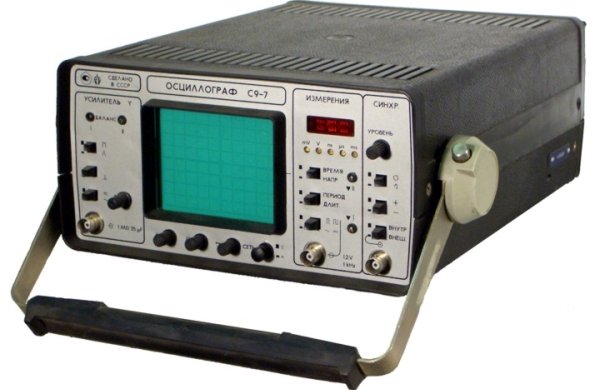

Осциллограф С9-7
С9-7 предназначен дли оперативного исследования периодических электрических сигналом путем визуального наблюдения и автоматического измерения их основных амплитудных и временных параметров с представлением результатов измерении в цифровой форме на светодиодном табло.
Осциллограф С9-7 обеспечивает:
- автоматическую синхронизацию;
- автоматическую установку вертикального и горизонтального размеров изображения в пределах экрана ЭЛТ;
- автоматическое измерение амплитуды (размаха), периода сигнала и длительности импульса на уровне 0,5 амплитуды.
Особенно эффективен при измерении электрических параметров изделий в условиях конвейерного производства и экспресс-анализе годности электронных устройств в полевых условиях.
Высокая производительность достигается за счет автоматизации не только подготовительных операций, но и всего процесса измерения основных амплитудных и временных параметров сигналов, в результате чего участие оператора в процессе измерения сводится лишь к нажатию кнопок, включающих режим измерения выбранного параметра.
Основные данные С9-7
• Полоса пропускания 0-10 МГц
• Параметры исследуемых сигналов:
-амплитуда 20 мВ-200 В, 250 В (с выносным делителем);
-частота 20 Гц-10 МГц;
-длительность импульсов 200 нс - 0,05 с
• Основная погрешность измерения, %:
-амплитуды ±3;
-временных интервалов ±2
