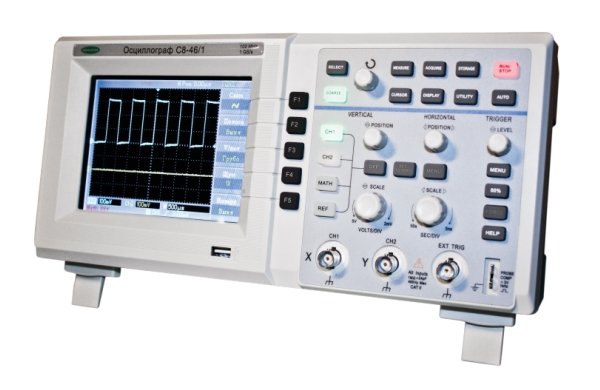

Осциллограф С8-46
С8-46 представляет собой 4х-канальный цифровой осциллограф с диапазоном частот исследуемых сигналов 200 МГц. Прибор регистрирует одиночные события с частотой выборки до 200 Мвыб/с на канал и повторяющиеся сигналы - до 10 Гвыб/с. Осциллограф создан на основе новейших достижений электроники с применением современной элементной базы ведущих зарубежных фирм и технологии поверхностного монтажа. Разработан с применением в своем составе ПЭВМ типа IBM PC. Программное обеспечение осциллографа С8-46, реализованное в операционной системе Windows, максимально ориентировано на работу с пользователем и обеспечивает управление режимами оцифровки, накопления, отображения и математической обработки измеряемых сигналов в операционной системе Windows 2000/XP. Большое количество стандартных высокоэффективных программ может быть легко использовано в таком приборе для дополнительной обработки, документирования измерительной информации, построения графиков и т.д. Удобный пользовательский интерфейс обеспечивает широкий выбор аппаратных и программных установок и предустановок (амплитудные и временные масштабы и диапазоны, типы входов и временные масштабы и диапазоны, режимы синхронизации, единицы измерения, цвета элементов и многое другое. Разнообразные детальные измерения с помощью курсоров очень помогают в работе, результаты постоянно присутствуют в строке статуса. Имеются большие возможности дополнительной математической обработки измерительной информации: усреднение, сглаживание измеряемых сигналов, интерполяция между отсчетами, спектральный анализ ( прямое и обратное преобразования Фурье). Все текущие измерения автоматически фиксируются в рабочей области программы и снабжаются рабочими этикетками. Их можно затем просматривать, сохранять, удалять, переименовывать, снабжать комментариями, вызывать ранее измеренные данные.Большой цветной экран с высоким разрешением (SVGA) обеспечивает качественное отображение сигнала.
Технические характеристики
Рабочие параметры:
• Полоса частот от 0,6 до 200 МГц
• Диапазон частот внутренней и внешней синхронизации от 0,6 до 20
• Частота дискретизации 400 Мвыборок/с
• Время нарастания переходной характеристики 1,75 (2,3) нс
• Диапазон регистрации сигналов от 8*10-3 до 40 В
• Число каналов 4
• Объём памяти на канал 128 Кбайта
• Основная погрешность измерений:
- амплитудных параметров (канала 1-2) 1 %
- амплитудных параметров (канала 3-4) 2,5 %
- временных параметров 0,1 %
• Входной импеданс 1 МОм, 25 нФ
• Размер экрана - Определяется применяемым монитором
