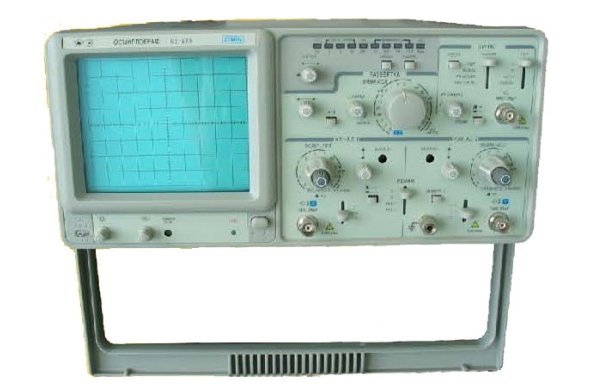

Осциллограф С1-173
Двухканальный цифро-аналоговый осциллограф С1-173 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 10 мВ до 40 В (до 300 В с делителем 1:10) и длительностей от 20 нс до 2 с.
Лабораторный прибор. Может быть использован для наблюдения электрических сигналов и контроля их параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Основные данные С1-173
• В режиме аналогового осциллографа
• Число каналов 2
• Полоса пропускания 0-20 МГц
наблюдение сигналов по каналам 1 и 2; наблюдение суммы сигналов каналов 1 и 2
наблюдение сигналов каналов поочередно и прерывисто; инвертирование сигнала в канале 2
просмотр телевизионного сигнала.
• Коэффициент отклонения 5 мВ/дел – 5 В/дел (10 калиброванных положений соответственно ряду чисел 1, 2, 5)
с растяжкой Х5 от 1 мВ/дел
с делителем 1:10 50 В/дел
основная погрешность ± 3 %
основная погрешность основная погрешность с растяжкой Х5 ± 5 %
основная погрешность с делителем 1:10 ± 5 %
увеличение коэффициента отклонения от калиброванного значения 2,5 раз (плавно)
входное активное сопротивление/емкость:
непосредственного входа 1 ± 0,03 МОм/25 ± 5 пФ
с делителем 1:10 10 ± 0,3 МОм/20 ± 5 пФ
• Горизонтальное отклонение
• Режим работы развертки: автоколебательный, ждущий, ТВ-сигнал, блокировка уровня запуска
• Синхронизация
• Виды синхронизации: сигналом канала 1, сигналом канала 2, от внешнего источника, от сети
• Диапазон частот 20 Гц – 20 МГц
• Амплитуда внешней синхронизации 0,2 - 10 В
• Режим «X-Y»
• Коэффициент отклонения усилителя горизонтального отклонения 5 мВ/дел-5 В/дел
• Полоса пропускания усилителя горизонтального отклонения 0-500 кГц
• Разность фаз между каналами на частоте до 50 кГц, не более 3°
• Калибратор
форма сигнала - меандр
амплитуда 2 ± 0,04 В
частота 1 ± 0,03 кГц
• В режиме цифрового запоминающего осциллографа
• Вертикальное отклонение
• Число каналов 2
• Эквивалентная полоса пропускания 0-8 МГц
• Коэффициент отклонения 5 мВ/дел - 5 В/дел (10 калиброванных положений соответственно ряду чисел 1, 2, 5)
основная погрешность ±(3+/4n)%, где n-размах сигнала на экране ЭЛТ
основная погрешность с растяжкой «X5» и с делителем 1:10 ±(5+/4n)%
• Разрешающая способность 8 бит (28 точек/дел)
• Виды интерполяции синусоидальная, линейная
• Горизонтальное отклонение
• Коэффициент развертки 0,2 мкс/дел –10 с/дел
• Максимальная частота дискретизации 20 Мвыб(с)
• Разрешающая способность 10 бит (100 точек/дел)
• Режим запуска автоколебательный, ждущий
• Максимальная растяжка запомненного сигнала 100 раз
• Установка синхронизации 2-е, 5-е и 8-е деление шкалы от начала развертки
• Скорость подачи информации через порт RS232 19 200 бод
• Синхронизация
• Виды синхронизации: сигналом канала 1, сигналом канала 2, от внешнего источника, от сети
• Диапазон частот 20Гц –100 МГц
• Амплитуда внешней синхронизации 0,2 - 10 В
• Нестабильность синхронизации 0,1 дел
• Калибратор
• форма сигнала - меандр
• амплитуда 2 ± 0,04 В
• частота 1 ± 0,03 кГц
• Условия эксплуатации
• Рабочая температура от от + 5 до + 40 oС
• Относительная влажность воздуха при температуре + 25 °С до 85 %
