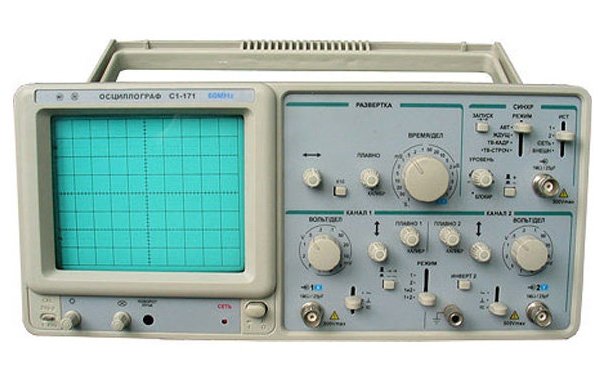

Осциллограф С1-171
Двухканальный осциллограф С1-171 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 3 мВ до 30 В (до 250 В с делителем 1:10) и длительностей от 10 нс до 1,0 с. Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Технические характеристики
• Число каналов 2
• Полоса пропускания, не менее 60 МГц
• Тракт вертикального отклонения обеспечивает следующие режимы работы:
наблюдение сигналов по каналам 1 и 2; наблюдение суммы сигналов каналов 1 и 2;
наблюдение сигналов каналов поочередно и прерывисто; инвертирование сигнала в канале 2;
просмотр телевизионного сигнала
• Диапазон значений коэффициентов отклонения, (12 калиброванных положений соответственно ряду чисел 1,2,5) 1мВ/дел -5В/дел (с делителем 1:10 10мВ/дел -50В/дел)
• Пределы допускаемого значения основной погрешности коэффициентов отклонения, не более +3 % (с делителем 1:10 ±5 %)
• Параметры входов:
виды входов – открытый и закрытый;
входное активное сопротивление, непосредственного входа 1±0,03 МОм (с делителем 1:10 10±0,3 МОм)
• Коэффициент развязки между каналами вертикального отклонения
в диапазоне частот до 7 МГц не менее 10000
в диапазоне частот до 60 МГц не менее 500
• Тракт горизонтального отклонения (развертка) обеспечивает следующие режимы работы:
автоколебательный;
ждущий;
ТВ - кадр;
ТВ - строка;
блокировка уровня запуска
• Диапазон значений коэффициентов развертки, (19 положений соответственно ряду чисел 1,2,5) с растяжкой «Х10» 10 0-1·10 8 нс/дел
• Пределы допускаемого значения основной
погрешности коэффициентов развертки, не более ±3 %
с растяжкой ±5 %
• Плавная регулировка коэффициентов отклонения относительно калиброванного значения, не менее 2,5 раз
• Полоса пропускания усилителя горизонтального отклонения не менее 10-500 10 3 Гц
• Виды синхронизации:
сигналом канала 1;
сигналом канала 2;
от сети;
от внешнего источника
• Параметры внутренней синхронизации:
• Диапазон частот гармонического сигнала при размере изображения сигнала 1,5 дел 20-20·10 6 Гц
• Минимальный уровень синхронизации:
в диапазоне частот гармонического сигнала от 20 Гц до2 МГц и для импульсного сигнала длительностью 50 нс и более 0,5 дел
в диапазоне частот гармонического сигнала от 2 до 20 МГц 1,5 дел
в диапазоне частот гармонического сигнала от 20 до 60 МГц 2 дел
• Максимальный уровень синхронизации в диапазоне частот гармонического сигнала от 20 Гц до 60 МГц и для импульсного сигнала длительностью 50 нс и более 6 дел
• Нестабильность синхронизации, не более 0,1 дел
• Параметры внешней синхронизации:
• Диапазон частот гармонического сигнала, 20-60·10 6 Гц
• Минимальный уровень синхронизации:
в диапазоне частот гармонического сигнала от 20 Гц до 2 МГц 0,2 В
в диапазоне частот от 2 до 60 МГц 0,8 В
• Максимальный уровень синхронизациив диапазоне частот от 20 Гц до 60 МГц, 10 В
• Нестабильность синхронизации, не более 0,1 дел
• Параметры сигнала калибратора:
• Форма выходного сигнала - меандр
• Амплитуда сигнала, 2±0,04 В
• Частота следования 1±0,02 кГц
Общие характеристики
• Размер экрана ЭЛТ 80мм х100мм(8х10 дел)
• Ширина линии луча 0,8 мм
• Время непрерывной работы в рабочих условиях, 8 ч
• Электропитание: от сети переменного тока: напряжением 220±22 В частотой, 50±2; 60±2 Гц
• Мощность, потребляемая от сети питания при номинальном напряжении 50 В·А
• Условия эксплуатации прибора:
рабочая температура окружающей среды от 5 до 40 °С
относительная влажность воздуха до 85 % при температуре 25 °С
• Габаритные размеры 360х155х445 мм
• Масса прибора, не более 7,8 кг
