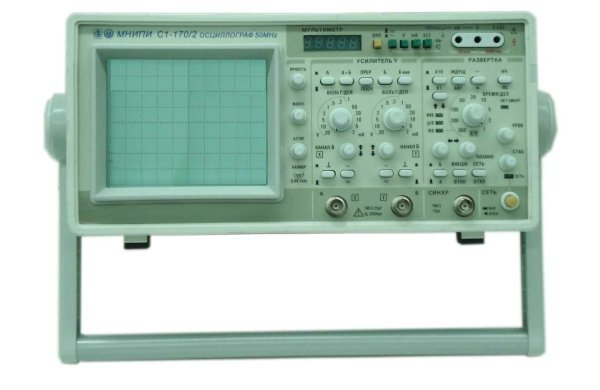

Осциллограф С1-170
С1-170 аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-50 МГц.
Полоса пропускания 0-50 МГц
Режим X-Y с калиброванным коэффициентом отклонения
Два канала
Встроенный тестер компонентов
Технические характеристики
Вертикальное отклонение:
• Число каналов 2
• Полоса пропускания 0 - 50 МГц
• Коэффициенты отклонения 2 мВ/дел -10 В/дел (шаг1-2-5)
• Погрешность установки ± 3 %, ± 4 % с делителем 1:10
• Время нарастания ПХ <= 14 нсек
• Входной импеданс 1 МОм/25 пФ, с делителем 1:10 -10 МОм/12 пФ
• Входное напряжение:
с открытым входом <= 110 В
с закрытым входом <= 110 В
с делителем 1:10 <= 250 В
• Режимы по вертикали канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б
Горизонтальное отклонение:
• Коэффициенты развёртки 100 нсек/дел - 0,1 сек/дел, (шаг1-2-5)
• Погрешность установки ± 4 % , ± 5 % - с растяжкой
• Растяжка развёртки x 10
• Режимы развёртки автоколебательный, ждущий
Синхронизация:
• Источники канал А, канал Б, сеть, внешняя
• Внешняя синхронизация 25 МГц, 0,2 - 10 В
• Вход и уровень внешней синхронизации 1 Мом/25 пФ; 0,2 - 10 В
наличие режима X-Y
• Режим X-Y в полосе 20 Гц-1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %)
Общие характеристики:
• Экран 80x100 мм
• Встроенный калибратор
• Частота "меандра" - (1000 ± 10) Гц, амплитуда - (0,6 ±0,006) В
• Питание ~230 В ± 10 %, 50 Гц
• Потребляемая мощность 90 ВА
• Габаритные размеры (HxWxD) 140x300x380 мм
• Масса 7 кг
Дополнительные функции
• Тестер компонентов
Условия эксплуатации:
• Рабочая температура 5 - 40 °С
• Влажность 80 % при 25 °С
• Заменяемые приборы С1-150, С1-137, C1-127
• Параметры тестера компонентов
ось Х ± 12 В
ось Y ± 12 мА
• Тестовый ток базы ступеньки (0; 20; 40; 60; 80) мкА с возможностью 8-кратного уменьшения
• Тестовое напряжение З-И ступеньки (0; 2; 4; 6; 8) В с возможностью 8-кратного уменьшения
