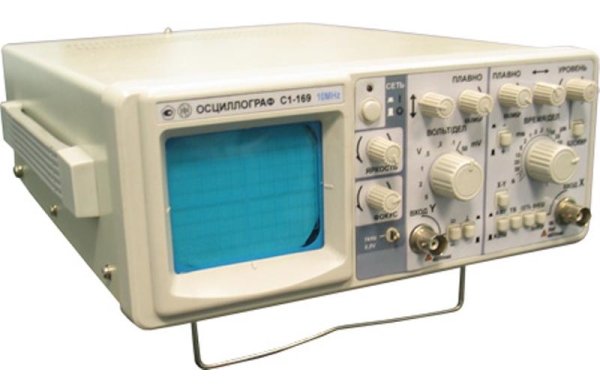

Осциллограф С1-169
Основные технические характеристики прибора C1-169:
• Число каналов 1
• Полоса пропускания (0 … 10) МГц
Вертикальное отклонение:
• Коэффициент отклонения 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
с делителем 1:10 50 мВ/дел … 50 В/дел
основная погрешность ±5%
увеличение коэффициента отклонения от калиброванного значения 2,5 раза
• Допустимое суммарное значение постоянного и переменного напряжения при закрытом
входе 400 В
• Время нарастания переходной характеристики 35 нс
• Входное активное сопротивление 1 МОм
с делителем 1:10 10 МОм
• Входная емкость 25 пФ
с делителем 1:10 20 пФ
Горизонтальное отклонение:
• Коэффициент развертки 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
увеличение коэффициента развертки от калиброванного значения 2,5 раза (плавно)
основная погрешность ±5%
погрешность при использовании растяжки ±7%
• Режим работы развертки? автоколебательный, ждущий, блокировка уровня запуска
Синхронизация:
• Диапазон частот 20 Гц … 10 МГц
• Виды синхронизации от внутреннего источника, от внешнего источника,
от сети, телевизионным сигналом
• Амплитуда внешней синхронизации (0,5 … 1) В
• Нестабильность синхронизации 0,1 дел
Общие характеристики:
• Встроенный калибратор выдает импульсы прямоугольной формы (меандр):
амплитуда 0,5 В
погрешность ±2%
частота 1 кГц
погрешность ±2%
• Размер экрана ЭЛТ 36×48 мм (6×8 делений)
• Ширина линии луча 0,8 мм
• Электропитание
от сети переменного тока 220 В, 50 Гц
потребляемая мощность 25 В-А
• Условия эксплуатации:
температура окружающей среды (+5 … +40)oС
относительная влажность при температуре +25oС 85%
время непрерывной работы 8 ч
• Габаритные размеры: 95 × 240 × 320 мм
• Масса 3,5 кг
