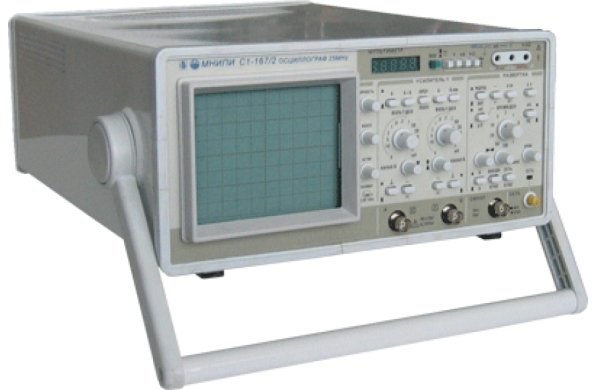

Осциллограф С1-167/2
С1-167/2 аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0 - 25 МГц со встроенным мультиметром, измеряющим напряжение и силу постоянного тока, среднее квадратическое значение напряжения и силы переменного тока, электрическое сопротивление постоянному току. Может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.
Осциллографические характеристики как у С1-167
Встроенный мультиметр (3,5 разряда, СИД)
Uпост, Uперем., Iпост, Iперем., R
Технические характеристики
• Вертикальное отклонение:
• Число каналов 2
• Полоса пропускания 0 - 25 МГц
• Коэффициенты отклонения 2 мВ/дел -10 В/дел (шаг1-2-5)
• Погрешность установки ± 3 %, ± 4 % с делителем 1:10
• Время нарастания ПХ <= 14 нсек
• Входной импеданс 1 МОм/23 пФ, с делителем 1:10 -10 МОм/12 пФ
• Входное напряжение:
с открытым входом <= 110 В
с закрытым входом <= 110 В
с делителем 1:10 <= 250 В
• Режимы по вертикали канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б
Горизонтальное отклонение:
• Коэффициенты развёртки 100 нсек/дел - 0,1 сек/дел, (шаг1-2-5)
• Погрешность установки ± 4 % , ± 5 % - с растяжкой
• Растяжка развёртки x 10
• Режимы развёртки автоколебательный, ждущий
Синхронизация:
• Источники канал А, канал Б, сеть, внешняя
• Внешняя синхронизация 25 МГц, 0,2 - 10 В
• Вход и уровень внешней синхронизации 1 Мом/25 пФ
наличие режима X-Y
в полосе 20 Гц-1 МГц, коэф. откл.2 мВ/дел-10 В/дел ±10%)
Общие характеристики:
• Экран 80x100 мм
• Встроенный калибратор
Частота "меандра" - (1000 ± 10) Гц, амплитуда - (0,6 ±0,006) В
• Питание ~230 В ± 10 %, 50 Гц
• Потребляемая мощность 90 ВА
• Габаритные размеры (HxWxD) 140x300x380 мм
• Масса 8 кг
Дополнительные функции
• мультиметр
• Параметры мультиметра
• Напряжение постоянного тока:
Диапазон измерений 1 мВ- 500 В
Пределы измерений 2, 20, 200, 500 В
Погрешность измерений 0,1%
• Напряжение переменного тока:
Диапазон измерений 1мВ-500 В
Пределы измерений 2, 20, 200, 500 В
Погрешность измерений 0,25%
Диапазон частот 40 Гц - 100 КГц
• Постоянный ток:
Диапазон измерений 1 мА-2 А
Предел измерений 2 А
Погрешность измерений 0,25%
• Переменный ток:
Диапазон измерений 1 мА - 2 А
Предел измерений 2 А
Погрешность измерений 0,5%
Диапазон частот 40 Гц - 5 КГц
• Сопротивление:
Диапазон измерений 1 Ом - 2 МОм
Пределы измерений 2, 20, 200, 2000 кОм
Погрешность измерений 0,2%
Общие характеристики:
• Выбор поддиапазона Автоматический
• Формат индикации 3,5 разряда
• Тип индикатора СИД
