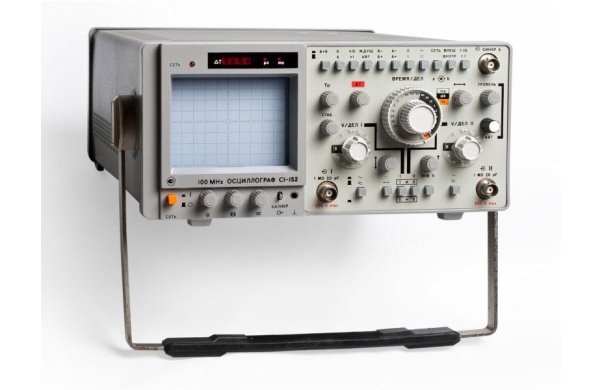

Осциллограф С1-152
Осциллограф С1-152 предназначен для исследования формы непрерывных и импульсных сигналов путем измерения их амплитудных и временных параметров в диапазоне напряжений от 6 мВ до 40 В (размах) (с делителем 1:10 до 200 В) и длительностей от 15 нс до 1 с.
Полоса пропускания 100 МГц и коэффициент отклонения 2 мВ/дел обеспечивает точные измерения высокочастотных сигналов малых уровней. Возможность одновременного наблюдения сигналов по каналам 1, 2 в режимах поочередно и прерывисто, возможность алгебраического суммирования сигналов в каналах 1 и 2, инвертирование сигнала в канале 2.
Наличие в осицллографе С1-152 двух разверток (основной «А» и задержанной «Б») обеспечивает наблюдение сигнала одновременно в двух масштабах времени и измерение временных интервалов методом двойной задержки с повышенной точностью индикации результатов измерения на цифровом табло.
Основные данные
Вертикальное отклонение
• Число каналов 2
• Полоса пропускания (0 - 100) МГц
• Коэффициент отклонения 2 мВ/дел - 5 В/дел (ряд 1-2-5)
основная погрешность ±4%
• Максимально допустимое суммарное значение постоянного и переменного напряжения:
на закрытых входах 200 В
эффективное значение 100 В
с делителем 1:10 200 В
• Время нарастания ПХ 3,5 нс
• Входной импеданс:
непосредственный вход 1 MОм/20 пФ
с делителем 1:10 1 MОм/10 пФ
• Режим работы: канал А при синхронизации развертки от канала А, канал Б при синхронизации развертки от канала Б, канал А и Б в режиме поочередной или прерывистой коммутации, сложение сигналов каналов А и Б, изменение полярности сигналов канала А
Горизонтальное отклонение
• Развертка А (основная)
• Режим работы: автоматический, ждущий
• Коэффициент развертки 50 нс/дел - 0,1 с/дел
основная погрешность ±4%
погрешность при использовании растяжки ±5%
• Растяжка развертки 10 раз
• Синхронизация:
диапазон частот 20 Гц - 100 МГц
источники: канал А, канал Б, внешний
амплитуда внешней синхронизации (100 - 200) мВ
• Развертка Б (задержанная)
• Режимы работы: автоматический (развертка Б запускается автоматически после окончания установленного времени задержки), ждущий (развертка Б запускается сигналом синхронизации после окончания установленного времени)
• Коэффициент развертки 50 нс/дел - 20 мс/дел
основная погрешность ±4%
погрешность при использовании растяжки ±5%
• Растяжка развертки 10 раз
• Синхронизация:
диапазон частот 1 кГц - 50 МГц
источники: канал 1, канал 2, каналы 1 и 2 (источник синхронизации коммутируется, соответственно коммутации каналов тракта вертикального отклонения)
• Калибратор
• Форма: меандр
• Амплитуда 1 В
• Частота 1 кГц
