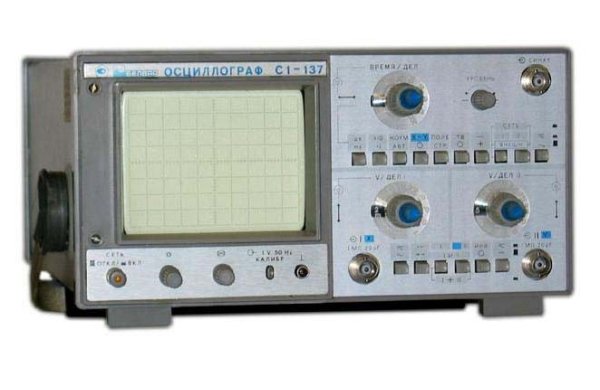

Осциллограф С1-137/2
Аналого-цифровой осциллограф С1-137/2 предназначен для исследования формы электрических сигналов, измерения их амплитудно-цифровых параметров и визуального наблюдения в реальном времени или после записи в цифровую память. При этом существенно увеличиваются возможности прибора в плане качественного отображения без мерцаний медленно изменяющихся процессов или редко повторяющихся сигналов, "режим самописца" позволят непрерывно регистрировать эти процессы. Предпусковая запись обеспечивает регистрацию процессов, предшествующих моменту синхронизации, а наличие интерфейса RS - 232 передачу формы сигналов на персональную ЭВМ для автоматической распечатки.
Основные данные С1-137/2
Вертикальное отклонение
• Полоса пропускания постоянный ток ... 25 МГц
• Коэффициенты отклонения 2 мВ/дел ... 5 В/дел
• Погрешность установки ± 4%
• Время нарастания ПХ ≤ 3,5 нс
• Входной импеданс 1 МОм/20 пФ
• Входное напряжение:
100 В (эффективное значение)
300 В (с делителем 1:10)
• Режимы по вертикали: анал 1, канал 2, суммирование сигналов каналов 1 и 2, поочередная коммутация каналов 1 и 2
Горизонтальное отклонение
200 нс/дел ... 200 мс/дел (плюс усилитель х10)
• Погрешность установки ± 4 %, ± 5 % (в режиме х10)
• Режимы развёртки авто, ждущий
Синхронизация
канал 1, канал 2, внешний ТВ (строка, поле)
• Внешняя 200 мВ (10 Гц...25 МГц); 500 мВ (5 МГц ... 25 МГц)
• Внутренняя 0,8 дел. (10 Гц ... 5 МГц); 2 дел. (5 МГц ... 25 МГц)
• Наличие режима X-Y в полосе 1 МГц (3 дБ), коэф. откл. 2 мВ/дел ... 5 В/дел; погр. ±10%
Встроенный калибратор
меандр: частота (1000 ±10) Гц, амплитуда (0,6 ±0,006) В
• Цифровая память
• Частота дискретизации 1 МГц
• Число разрядов АЦП 8
• Объем памяти на канал 0,5 Кбайт
• Предзапись 50 %
