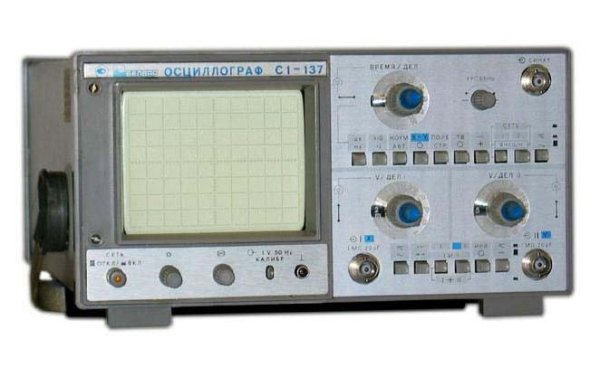

Осциллограф С1-137/1
Двухканальный осциллограф С1-137/1 может быть использована в качестве базы для создания небольшой измерительной лаборатории радиомастера. Этот комбинированный прибор, объединяющий в одном корпусе двухканальный осциллограф и 3,5 разрядный цифровой мультиметр с индикацией показаний на ЖК-индикаторе обеспечивает независимые одновременные измерения.
Основные данные С1-137/1
Вертикальное отклонение
• Полоса пропускания постоянный ток ... 25 МГц
• Коэффициенты отклонения 2 мВ/дел ... 5 В/дел
• Погрешность установки ± 4%
• Время нарастания ПХ ≤ 3,5 нс
• Входной импеданс 1 МОм/20 пФ
• Входное напряжение:
100 В (эффективное значение)
300 В (с делителем 1:10)
• Режимы по вертикали: анал 1, канал 2, суммирование сигналов каналов 1 и 2, поочередная коммутация каналов 1 и 2
Горизонтальное отклонение
200 нс/дел ... 200 мс/дел (плюс усилитель х10)
• Погрешность установки ± 4 %, ± 5 % (в режиме х10)
• Режимы развёртки авто, ждущий
Синхронизация
канал 1, канал 2, внешний ТВ (строка, поле)
• Внешняя 200 мВ (10 Гц...25 МГц); 500 мВ (5 МГц ... 25 МГц)
• Внутренняя 0,8 дел. (10 Гц ... 5 МГц); 2 дел. (5 МГц ... 25 МГц)
• Наличие режима X-Y в полосе 1 МГц (3 дБ), коэф. откл. 2 мВ/дел ... 5 В/дел; погр. ±10%
• Встроенный калибратор
меандр: частота (1000 ±10) Гц, амплитуда (0,6 ±0,006) В
• Встроенный мультиметр
• Диапазон измерения напряжения постоянного тока 2 мВ ... 1000 В (погрешность 0,7 %)
• Диапазон измерения среднеквадратичного значения напряжения переменного тока 2 мВ ... 700 В (погрешность 2,5 %)
• Входное сопротивление 1 МОм ± 0,1 %
• Диапазон измерения постоянного тока 0,02 мА ... 2 А (погрешность 0,4 %)
• Диапазон измерения сопротивления постоянному току 1 Ом ... 2 МОм (погрешность 1,5 %)
