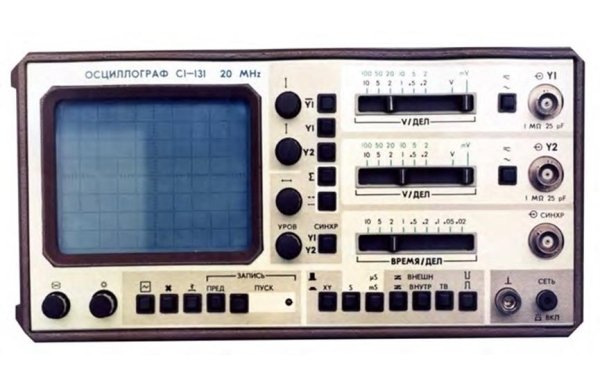

Осциллограф С1-131/1
Осциллографы С1-131, С1-131/1, С1-131/2 имеют предельно простое управление, малые габаритные размеры и массу и ориентирован для ремонта и диагностики различной радиоаппаратуры, устройств автоматики и вычислительной техники. Невысокая стоимость делает их доступными для использования в учебных заведениях, а также в радиолюбительской практике.
Основные данные:
Вертикальное отклонение
• Полоса пропускания 0 - 25МГц (С1-131 0 - 20 МГц)
Коэффициент отклонения 2мВ/дел - 10В/дел (шаг 1-2-5)
• Погрешность установки Коткл.:
+ 4% (+ 6% с делителем 1:10) в режиме реального времени
+ 6% (+ 8% с делителем 1:10) при считывании из памяти (только С1-131/2)
• Время нарастания ПХ ≤ 17,5 нс
• Входной импеданс 1МОм/25пФ
• Макс. входное напряжение 80В (250В с делителем 1:10)
• Режимы по вертикали:
канал 1, канал 1 инвертированный, канал 2, каналы 1+2, каналы 1 и 2 прерывисто/поочередно (в режиме реального времени и/или при считывании из памяти)
Горизонтальное отклонение
• Коэффициенты развёртки:
0.02мкс/дел - 0.01с/дел (1-2-5) в режиме реального времени
0.02мкс/дел…10с/дел (шаг 1-2-5) при считывании из памяти (только С1-131/2)
• Погрешность установки ± (4…6)%
• Режимы развёртки автоколебательный, ждущий с автоматич. переключением
Синхронизация
• Источники: канал 1, канал 2, ТВ-сигнал, внешний
• Внешняя синхронизация 10 Гц - 20 МГц, 0.2В - 10 В
• Задержка изображения обеспечивает возможность наблюдение переднего фронта
• Наличие режима X-Y в полосе 20 Гц - 3 МГц, коэф. откл. 2 мВ/дел - 10 В/дел (±8%)
• Аналого-цифровое преобразование (С1-131/2)
• Макс. частота дискретизации 1МГц (1-канальный режим), 0.5МГц (2-канальный режим)
• Режимы преобразования:
Периодический и однократный сигнал при > 0.1мс/ дел (при < 0.05мс/дел только периодический сигнал)
Предпусковая запись (50% до начала синхронизации) при > 0.1мс/дел.
“Ленточный самописец” (временное окно от 1с до 100с) при > 0.1мс/дел
– Полоса пропускания до 25 МГц
– Чувствительность 2мВ/дел
– Режим развертки внешним сигналом (X-Y вход)
– ТВ-синхронизация (построчная и покадровая)
C1-131/2
– Частота дискретизации 1МГц
– Цифровая память 2х1024 бит или 2х(2х512) бит
– Позволяет наблюдать до 4-х сигналов одновременно (два из памяти и два в реальном времени)
– Режимы ленточного самописца и предпусковой записи
– Цифровая развертка до 10с/дел
• Экран 8х10 дел. (60х80мм)
• Питание 220 В ±10%, 50 Гц
• Потребляемая мощность 40 В · А
• Габариты 243х133х309мм
• Масса 4,5кг
