Осциллограф С1-128М
С1-128М осциллограф

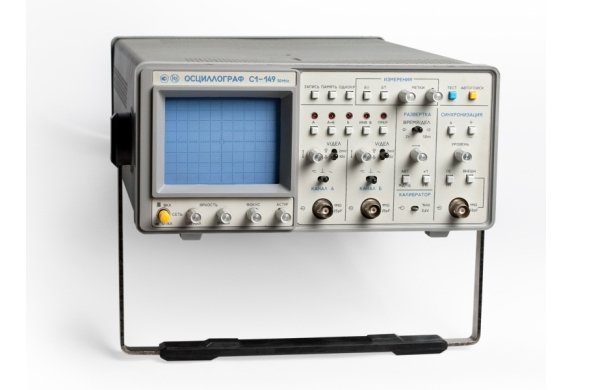

2 канала 25 МГц.Встроенный контроллер и знакогенератор. Индикация режимов работы и результатов измерения. Осциллограф обеспечивает наблюдение сигналов по каналам А, Б и суммы А+Б в любом сочетании.
Индикация режимов работы и результатов измерения представляется в буквенно-цифровом виде на экране ЭЛТ. Осциллограф обеспечивает автоматическую установку размеров изображения сигналов частотой выше 20 Гц, цифровое запоминание гармонических сигналов частотой до 1 кГц и импульсных сигналов длительностью не менее 500 мкс, цифровое измерение амплитудных и временных параметров сигналов с погрешностью ?3%, самодиагностика и тестирование. Осциллограф обеспечивает наблюдение сигналов по каналам А, Б и суммы А+Б в любом сочетании, инвертирование сигнала в канале Б, переключение каналов поочередно и прерывисто. Автоматическое переключение коэффициентов отклонения при подключении делителя 1?10. Информация о положениях органов управления автоматически выдается на экран ЭЛТ.
Основные технические характеристики прибора С1-128:
• Число каналов 2 Полоса пропускания (0 … 25) МГц
Вертикальное отклонение:
• Коэффициент отклонения 2 мВ/дел … 10 В/дел
основная погрешность ±4% погрешность с делителем 1:10 ±5%
• Максимально допустимое суммарное значение постоянного и переменного напряжения:
на закрытом и открытом входах 100 В с делителем 1:10 250 В
погрешность цифрового измерения напряжения ±3%
• Время нарастания переходной характеристики 14 нс
• Входной импеданс:
при непосредственном входе 1 МОм с делителем 1:10 10 МОм
• Входная емкость: при непосредственном входе 25 пФ
с делителем 1:10 15 пФ
• Режим работы: канал А при синхронизации развертки от канала А канал Б при синхронизации развертки от канала Б, канал А и Б в режиме поочередной или прерывистой коммутации, сложение сигналов каналов А и Б, изменение полярности сигнала в канале Б
Горизонтальное отклонение:
• Коэффициент развертки 100 нс/дел … 0,5 с/дел
основная погрешность ±4% погрешность при использовании растяжки ±5%
• Растяжка развертки 10 раз
• Режим работы развертки: автоколебательный, ждущий, однократный
• Синхронизация: Диапазон частот 10 Гц … 25 МГц
• Источники: с сигналом в канале А (Б) в одноканальном режиме работы, сигналом в канале А и Б в двухканальном режиме работы и режиме суммирования сигналов, сигналом от внешнего источника
• Амплитуда внешней синхронизации (0,2 … 10) В
• Величина изображения (внутренняя синхронизация исследуемым сигналом) (0,8 …8) делений
Общие характеристики:
• Встроенный калибратор выдает импульсы в форме меандра: амплитуда 0,6 В
погрешность ±1%
частота 1 кГц
погрешность ±1%
• Погрешность цифрового измерения временных интервалов ±3%
• Размер экрана ЭЛТ 60×80 мм (8×10 делений)
• Ширина линии луча 0,8 мм
• Электропитание:
от сети переменного тока 220 В, 50 Гц; 220 В или 115 В, 400 Гц
потребляемая мощность 65 В.А
от источника постоянного тока 27 В
потребляемая мощность 40 Вт
