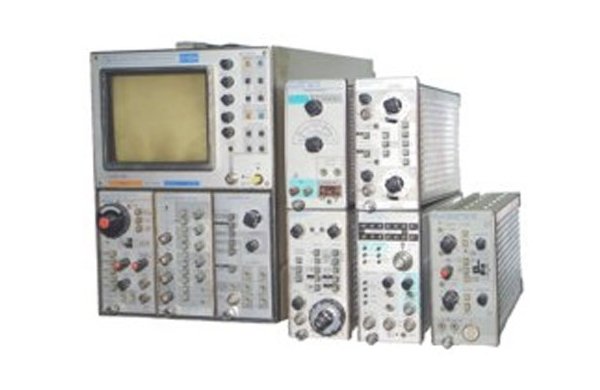

Осциллограф С1-122/11
Многофункциональные приборы переменной структуры, использующие серию сменных блоков. Схемно-конструктивное построение осциллографов обеспечивает полную взаимоменяемость сменных блоков и позволяет потребителю на основе базового блока (С1-122) создавать различные по функциональным взможностям приборы:
универсальные с полосой пропускания 100 МГц;
стробоскопические с полосой пропускания до 18 ГГц;
цифровые с частотой дискретизации до 40 МГц и управлением по КОП
анализаторы логических состояний цифровых схем с частотой до 100 МГц.
Применяются в вычислительной, радиолокационной технике, технике средств связи, экспериментальной физике, биомедицине, механических и вибрационных испытаниях.
| Комплекты поставок осциллографа С1-122 | |
| Осциллограф | Тип сменного блока |
| С1-122/1 | Я4С-90 (2 шт) Я4С-91 |
| С1-122/2 | Я4С-90 Я4С-91 Я4С-97 |
| С1-122/3 | ? |
| С1-122/4 | Я4С-89 Я4С-100 Я4С-101 Я4С-102 |
| С1-122/5 | Я4С-90 Я4С-91 Я4С-98 |
| С1-122/6 | Я4С-90 Я4С-91 Я4С-92 |
| С1-122/7 | Я4С-90 Я4С-91 Я4С-105 |
| С1-122/8 | Я4С-122 |
| С1-122/9 | Я4С-110 |
| С1-122/10 | Я4С-90 Я4С-91 Я4С-97 Я4С-98 Я4С-105 |
| С1-122/11 | Я4С-90 Я4С-91 Я4С-105 |
| С1-122/12 | Я4С-90 Я4С-91 Я4С-97 Я4С-98 Я4С-105 |
| С1-122/13 | Я4С-89 Я4С-100 Я4С-101 |
Основные данные
Вертикальное отклонение
| Тип и наименование сменного блока | Число каналов | Время нарастания, ПХ, нс | Полоса пропускания, МГц | Коэффициенты отклонения | Коэффициенты отклонения |
| Я4С-90, усилитель | 2 | 3.5 | 0-100 | 5 мВ/дел 5 В/дел |
1; 20 |
| Я4С-96, двухканальный стробоскопический преобразователь | 2 | - | 0 - 12 ГГц | 2 мВ/дел 200 мВ дел |
50±1 Ом |
| Я4С-100, двухканальный стробоскопически преобразователь | 2 | - | 0 - 18 ГГц | 2 мВ/дел 200 мВ/дел |
50±1 Ом |
| Я4С-122, анализатор сигналов | 2 | 35 | 0-10 | 0,5 мВ/дел 5 В дел |
1; 47 |
Горизонтальное отклонение
| Тип и наименование сменного блока | Коэффициенты разверток А | Коэффициенты разверток Б | диапазон частот синхронизации | Минимальный уровень синхронизации внутренний | Минимальный уровень синхронизации внешний |
| Я4С-91, блок развертки | 5 нс/дел - 50 мс/дел | 20 нс/дел 5 мс/дел |
20 Гц - 100 МГц | 0,8 дел | 0,4 В |
| Я4С-95, блок стробоскопической развертки | 20 нс/дел- 50 мс/дел | - | 50 Гц 5 ГГц |
- | 0,1 В в полосе частот 0,5-5 ГГц |
| Я4С-101, блок стробоскопической развертки | 0,01 нс/дел 0,01 мс/дел |
- | 50 Гц 10 ГГц |
- | 0,05В в полосе части 50 Гц - 1 ГГц; 0,1 В в полосе частот 0,5 - 10 ГГц |
| Я4С-122, анализатор сигналов | 20 нс/дел-1 с/дел | - | 10 Гц - 10 МГц | 0,8 дел | 0,2 В |
Сменные блоки специального назначения
| Наименование сменного блока | Тип | Выполняемые функции |
| Блок генератора перепада напряжения | Я4С-89 | Генерирование перепада напряжения |
| Блок цифровой задержки | Я4С-98 | Цифровая задержка запуска, измерение временных интервалов |
| Блок вольтметра универсального | Я4С-97 | Измерение постоянного напряжения и тока, сопротивления, температуры |
| Блок характериографа | Я4С-92 | Измерение статических характеристик полупроводниковых приборов |
| Блок задержки | Я4С-102 | Задержка двух импульсных сигналов |
| Блок логического анализатора | Я4С-110 | Логический анализ цифровых схем |
| Блок анализатора сигналов | Я4С-122 | Аналого-цифровое преобразование, запоминание и связь ЭВМ через интерфейс КОП Режимы работы каналов вертикального отклонения: Левый канал; правый канал; "прерывисто"; поочередно; сумма Режимы синхронизации: От левого канала вертикального отклонения; от правогоканала вертикального отклонения; от левого и правого каналов |
• Четыре канала
• Знаковая индикация на экране ЭЛТ
• Анализ логических состояний
• Цифровое запоминание
• Программное управление
• 14 сменных блоков
• Рабочая часть экрана 100х120 мм
• Питание (220±22) В, (50±0,5) Гц
• Потребляемая мощность 150 В · А
• Масса 17 кг
