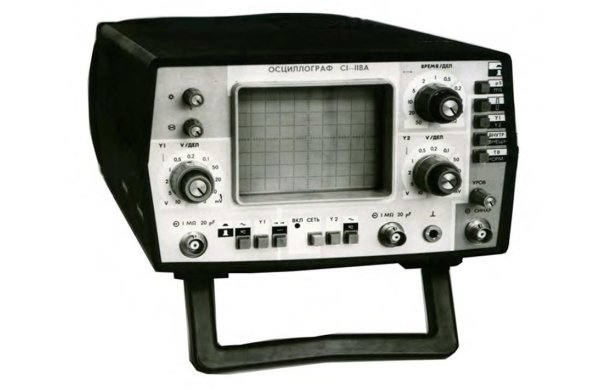

Осциллограф С1-118А
Осциллограф С1-118А предназначен для наблюдения и измерения электрических
сигналов с амплитудой 5 мВ - 400 В и длительностью 80 нс - 0,5 с.
Благодаря малым габаритам и низкой стоимости, прибор С1-118А используется в службах ремонта электронной радиоапаратуры, радиолюбителями и в учебных заведениях.
Технические характеристики:
Вертикальное отклонение
• Полоса пропускания 0-20 МГц
• Время нарастания ПХ 35 нс
• Коэффициент отклонения 5 мВ/дел-5 В/дел
развертки 0,02 мкс/дел - 50 мс/дел
• Пределы основной погрешности коэффициентов отклонения развертки ±4 %
• Входное сопротивление, емкость 1 МОм, 30 пФ
• Калибратор
• Выходное напряжение
импульсы прямоугольной формы с амплитудой 12 В, (погрешность ±2 %)
• Рабочая часть экрана 60х80 мм
• Питание 220±22 В, 50±0,5 Гц или 60±0,6 Гц
• Потребляемая мощность 28 В*А
• Масса 4 кг
• Габариты 120х210х300 мм
