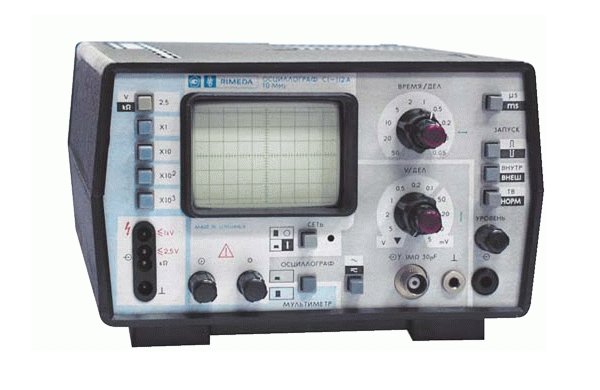

Осциллограф С1-112А

Осциллограф С1-112А

С1-112, С1-112А, С1-112М, С1-112АМ предназначены для исследования сигналов с амплитудой 5 мВ - 250 В и длительностью 0,12 мкc - 0,5 с (0,06 мкс - 0,5 с) в режиме осциллографа, измерения напряжений постоянного тока до 1000 В и активных сопротивлений до 2,5 МОм (20 МОм) с цифровой индикацией результатов измерений на экране ЭЛТ в режиме мультиметра.
Широко применяются при проверке и ремонте промышленной и бытовой электронной аппаратуры в ремонтных мастерских, учебных заведениях и радиолюбителями.
Конструктивно осциллографы выполнены в технологическом корпусе настольного типа. Малые габаритные размеры и масса позволили снизить трудоемкость изготовления приборов.

Основные данные С1-112, С1-112А, С1-112М, С1-112АМ
• Полоса пропускания 0 - 10 МГц 0 - 20 МГц
• Время нарастания ПХ 35 нс 27 нс
• Коэфф. отклонения 0,05 мВ - 5 В
• Коэфф. развертки 0,05 мкс - 50 мс 10нс - 50мс
• Погрешности коэфф. 5%
• Мультиметр
• Постоянное напряжение 1мв - 1000 В
• Пределы измерения U= 2,5; 25; 250; 2500 0,1; 1; 10; 100; 1000
• Погрешность U= ±[1+0,1(Uк/Ux)]%;
• Активное сопротивление 1 Ом - 2,5 МОм 1 Ом - 20 МОм
• Пределы измерения R 2,5; 25; 250; 2500 кОм 1; 10; 100 кОм; 1; 10; 20 МОм
• Погрешность R ±[2+0,1(Rк/Rx)] ±[2,5+0,1(Rк/Rx)]
• Тип индикатора - ЭЛТ 8ЛО6И
• Потребляемая мощность 25 В · А
• Габаритные размеры 250X190X110 мм
• Масса 3,6 кг
