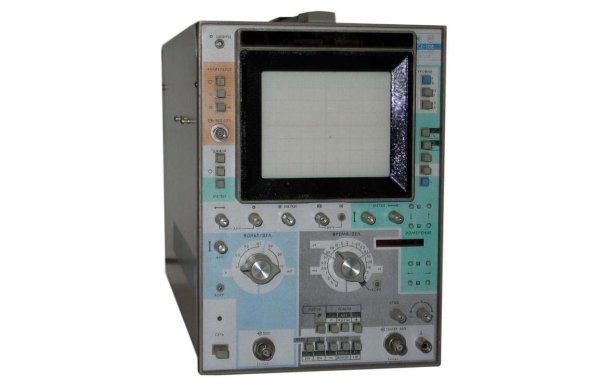

Осциллограф С1-108
С1-108 предназначен для исследования формы и точных измерений амплитудно-временных параметров периодических и однократных электрических сигналов с амплитудами от 20 мВ до 25 В и длительностями от 5 нс до 100 мс.
Используется для аттестации средств измерений (генераторов импульсных сигналов, измерителей параметров импульсов и т. п.), средств связи, для измерений динамических параметров полупроводниковых приборов, импульсных характеристик четырехполюсников и в других областях науки и техники.
По сравнению с осциллографом С1-75 имеет в 1,4 раза шире полосу пропускания и в 2,5 раза выше точность измерений. Встроенный в прибор микропроцессор и цифровой отсчет уменьшили более чем в 3 раза время измерений.
В приборе использованы БИС, СИС, микросхемы частного применения и др., что позволило увеличить его надежность и уменьшить объем и массу.
Основные данные С1-108
• Вертикальное отклонение
• Полоса пропускания 350 МГц
• Время нарастания 1 нc
• Коэффициент отклонения 10 мВ/см-1 В/см
• Погрешность измерения напряжения [1±0,5(10/n)]%, где n - изображение, см
• Входное сопротивление 50 Ом, с активным пробником 100 кОм, 4 пФ
• Горизонтальное отклонение
• Коэффициент развертки 1 нс/см-10 мс/см
• Погрешность измерения временных интервалов [0,5±0,4(10/n)]%
• Тип индикатора - ЭЛТ 16Л0101А
• Рабочая часть экрана 80x100 мм
• Скорость фотозаписи 2000 км/с
• Питание 220 В, 50-60 Гц
• Потребляемая мощность 110 В · А
• Габаритные размеры 200x280x480 мм
• Масса 17 кг.
