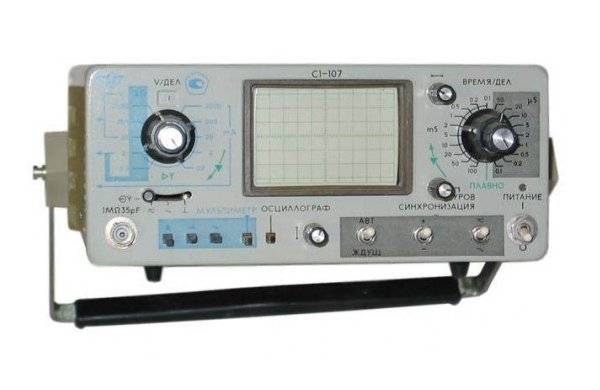

Осциллограф С1-107
Осциллограф-мультиметр С1-107 предназначен для:
исследования формы электрических сигналов в диапазоне частот от 0 до 5 МГц путем визуального наблюдения и измерения их амплитуд в диапазоне от 0,02 до 120 В ( с выносным делителем 1:10 до 350) и временных интервалов от 0,4*10-6 до 1,0 с в режиме осциллографа;
измерения напряжений постоянного тока от 1*10-3 до 1000 В, переменного тока от 1*10-3 до 300 В, силы постоянного тока от 1*10-6 до 1,999 А, активного сопротивления от 1*10-3 до 1999 кОм в режиме мультиметра.
Основные данные С1-107
• Вертикальное отклонение
• Полоса пропускания 0 - 5 МГц
• Время нарастания ПХ не более 70 нс
• Коэффициент отклонения 0,01 - 20 В/дел
• Погрешность ±(4 - 8)%
• Входное сопротивление и емкость:
(1±0,02) МОм, (35±5) пФ — прямой вход
(1±0,02) МОм, 12 пФ — с делителем 1:10
• Горизонтальное отклонение
• Коэффициент развертки 0,1 - 1*105 мкс/дел
• Погрешность ±(5 - 8)%
• Режимы запуска развертки: автоколебательный, ждущий
• Мультиметр
• Напряжение постоянного тока 1*10-3 - 1000 В
• Напряжение переменного тока 1*10-3 - 300 В
• Сила постоянного тока 1*10-3 - 1999 мА
• Активное сопротивление 1*10-3 - 1999 кОм
• Поддиапазоны во всех режимах измерения: 0,2; 2; 20; 200; 2000
• Параметры входа в режиме измерения постоянного и переменного напряжения:
активное сопротивление — не менее 10 мОм
емкость — не более 100 пФ
