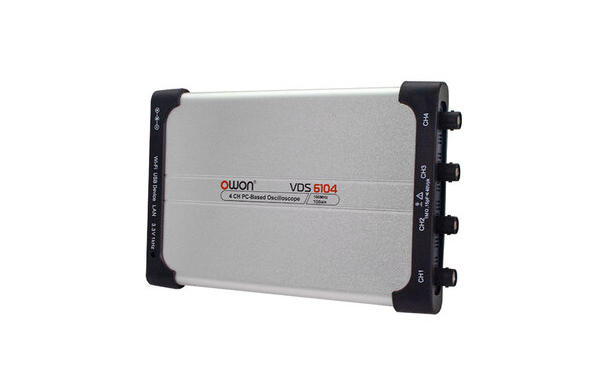

Измерительный прибор OWON VDS6104 представляет собой цифровой 4-х канальный осциллограф-приставку к внешнему ПК бюджетного ценового класса с полосой пропускания до 100 МГц.
Портативные цифровые безэкранные осциллографы (USB-приставки для внешнего ПК) – это целый класс современных электронных измерительных устройств, которые за счет использования вычислительных возможностей и функционала дисплея внешнего устройства, обладают минимальными собственными размерами.
Такая конструктивная особенность позволяет формировать многофункциональные измерительные комплексы, в составе которых необходимо иметь цифровой осциллограф, но из-за пространственных ограничений использовать полноформатный прибор невозможно.
Кроме того, аппаратная минимизация конструкции у осциллографов-приставок во многих случаях позволяет получить существенную экономию финансовых средств, в сравнении с лабораторными устройствами с близкими характеристиками.
Преимущества
- 4 входных аналоговых канала
- Типы развертки: авто, ждущий, однократный
- Режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, поочередный запуск каналов
- Курсорные измерения (ΔU, Δt)
- Сравнение сигнала с предварительно заданной маской
- Автоматические измерения 20 параметров, встроенный частотомер
- Математические функции: сложение, вычитание, умножение, деление, инверсия, БПФ
- Интерфейсы: USB-device, USB2.0, LAN, Wi-Fi (опция, при заказе)
Технические характеристики
| Количество каналов | 4 |
| Тип прибора | USB-приставка |
| Полоса пропускания, МГц | 100 |
| Общий объем памяти, млн. точек | 10 |
| Частота дискретизации, Гвыб/сек | 1 |
| Наличие рег. удостоверения | Нет |
| Гарантия (мес.) | 36 |
| Страна производитель | Китай |
| Габаритные размеры, мм | 190х120х18 |
| Вес нетто, кг | 0.45 |
Комплектация
- Осциллограф-приставка
- Пассивный пробник (2 шт.)
- Кабель BNC/Q9
- Кабель USB
- Руководство по эксплуатации
- Сетевой адаптер
- Программное обеспечение
