Стеллажи металлические складские универсальные серии СТУ предназначены для складского или архивного хранения. Их преимущество состоит в том что они легко собираются в стеллажные ленты, в них как и у паллетных стеллажей предусмотрены крепления стеллажей к полу и друг к другу. Стеллаж состоит из вертикальных рам, горизонтальных балок и настилов из фанеры. В зависимости от высоты расположения нижнего уровня, прикрепленный к полу стеллаж выдержимает нагрузку от 1300 до 2500 кг. Максимальная нагрузка на пару балок 400 кг. Неоспоримым достоинством этих стеллажей является то, что они могут быть выполнены высотой до 6 метров без стыков и дополнительных соединений. Рамы изготовлены из оцинкованной стали толщиной 1,5 мм и состоят из двух перфорированных сложнопрофильных стоек, горизонтальных связей (количество зависит от высоты рамы) и двух подпятников, которые легко собираются в единую конструкцию. Балки изготовлены из прямоугольного профиля и приваренных к нему зацепов, с помощью которых обеспечивается соединение с рамами. Рекомендованное количество полок в пролете - 4-шт. (Высота стеллажа - 2000мм.), максимальное - не ограниченно при условии соблюдения суммарной допустимой нагрузки на стеллажную секцию. Максимальная нагрузка по полкам должна быть распределена равномерно, либо с уменьшением по высоте. Неравномерность нагрузки на полку не более 10 %.
Модель |
Размеры (ВхШхГ), мм |
Кол-во ярусов | Особенности комплектации | Нагрузка на ярус, кг |
Стеллаж СТУ 20.15.64 |
2000х1500х675 |
4 | Две рамы, 8 балок, 4 фанеры |
400 |
Стеллаж СТУ 20.18.74 | 2000х1800х 825 | 4 | Две рамы, 8 балок, 4 фанеры |
400 |

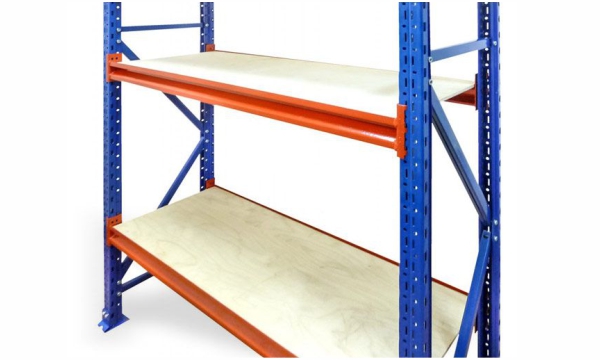

Стеллаж СТУ 30.15.65 | 3000х1500х625 | 5 | Две рамы, 10 балок, 5 фанеры |
400 кг. |
Стеллаж СТУ 30.18.75 | 3000х1800х825 | 5 | Две рамы, 10 балок, 5 фанеры |
400 |
Стеллаж СТУ 40.15.66 | 4000х1500х675 | 6 | Две рамы, 12 балок, 6 фанеры |
400 |
Стеллаж СТУ 40.18.76 | 4000х1800х825 | 6 | Две рамы, 12 балок, 6 фанеры |
400 |
Стеллаж СТУ 50.15.67 | 5000х1500х675 | 7 | Две рамы, 14 балок, 7 фанеры |
300 |
Стеллаж СТУ 50.18.77 | 5000х1800х825 | 7 | Две рамы, 14 балок, 7 фанеры |
300 |
Стеллаж СТУ 60.15.68 | 6000х1500х675 | 8 | Две рамы, 16 балок, 8 фанеры |
300 |
Стеллаж СТУ 60.18.78 | 6000х1800х825 | 8 | Две рамы, 16 балок, 8 фанеры |
300 |
Элементы стеллажей серии СТУ
Таблица стоимости и комплектации рам стеллажей СТУ
Высота рамы, мм | Кол-во стоек | Кол-во поперечных стяжек | Кол-во комплектов крепежа | Кол-во подпятников (с крепежом) |
2000 | 2 | 2 | 8 | 2 |
2500 | 2 | 3 | 12 | 2 |
3000 | 2 | 3 | 12 | 2 |
3500 | 2 | 3 | 12 | 2 |
4000 | 2 | 4 | 16 | 2 |
4500 | 2 | 4 | 16 | 2 |
5000 | 2 | 4 | 16 | 2 |
5500 | 2 | 5 | 20 | 2 |
6000 | 2 | 5 | 20 | 2 |
Комплектующие стеллажей серии СТУ
Наименование | Пояснения |
Стойка СТУ
|
п.м. |
Подпятник СТУ для стойки
|
шт. |
Стяжка поперечная меж стоечная (675)
|
п.м. |
Стяжка поперечная меж стоечная (825)
|
п.м. |
Зацеп для балки СТУ
|
пара |
Балка СТУ с зацепеми L 1000х60х30
|
Нагрузка на пару балок 400 кг. |
Балка СТУ с зацепеми L 1510х60х30
|
Нагрузка на пару балок 400 кг. |
Балка СТУ с зацепеми L 1820х60х30
|
Нагрузка на пару балок 400 кг. |
Стяжка балок 675
|
|
Стяжка балок 825
|
|
Крестовина жесткости 1500
|
675 |
Крестовина жесткости 1800
|
825 |
Фанера 1520*610
|
Для рамы 612 и балки 1500 |
Фанера 1520*760
|
Для рамы 760 и балки 1500 |
Фанера 1830*6100
|
Для рамы 612 и балки 1835 |
Фанера 1830*760
|
Для рамы 760 и балки 1835 |
Таблица допустимых нагрузок на секцию стеллажа СТУ в зависимости от 1-го яруса
Высота расположения от пола первого
нагруженного яруса, мм |
300 | 400 | 500 | 600 | 700 | 1000 |
Допустимая нагрузка на секцию, кг
|
2500 | 2400 | 2250 | 2100 | 1900 | 1300 |
