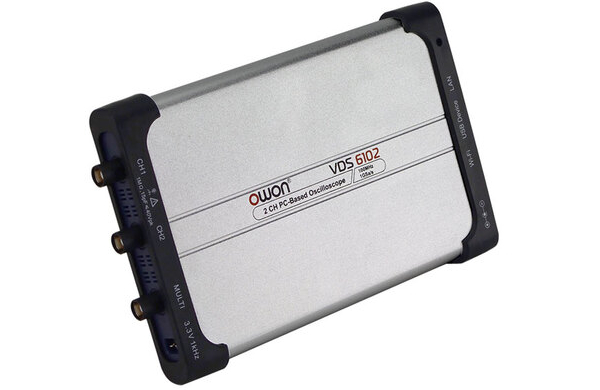

Измерительный прибор OWON VDS6102 представляет собой комбинированный цифровой 2-х канальный осциллограф-приставку к внешнему ПК бюджетного ценового класса с полосой пропускания до 100 МГц и со встроенным генератором сигналов с полосой до 5 МГц.
Портативные цифровые безэкранные осциллографы (USB-приставки для внешнего ПК) – это целый класс современных электронных измерительных устройств, которые за счет использования вычислительных возможностей и функционала дисплея внешнего устройства, обладают минимальными собственными размерами.
Такая конструктивная особенность позволяет формировать многофункциональные измерительные комплексы, в составе которых необходимо иметь цифровой осциллограф, но из-за пространственных ограничений использовать полноформатный прибор невозможно.
Кроме того, аппаратная минимизация конструкции у осциллографов-приставок во многих случаях позволяет получить существенную экономию финансовых средств, в сравнении с лабораторными устройствами с близкими характеристиками.
Преимущества
- 2 канала + дополнительный канал внешней синхронизации
- Курсорные измерения (ΔU, Δt)
- Сравнение сигнала с предварительно заданной маской
- Автоматические измерения 20 параметров
- Встроенный частотомер
- Встроенный генератор сигналов
- Одновременное отображение результатов БПФ или режима X-Y и сигнала
- Автоматическая установка оптимального режима развертки и синхронизации
- Программное обеспечение с русскоязычным интерфейсом
- Интерфейсы: USB2.0, LAN
- Питание от сети
Технические характеристики
| Количество каналов | 2 |
| Тип прибора | USB-приставка |
| Полоса пропускания, МГц | 100 |
| Общий объем памяти, млн. точек | 10 |
| Частота дискретизации, Гвыб/сек | 1 |
| Наличие рег. удостоверения | Нет |
| Гарантия (мес.) | 36 |
| Страна производитель | Китай |
| Габаритные размеры, мм | 190х120х18 |
| Вес нетто, кг | 0.38 |
Комплектация
- Осциллограф-приставка
- Пассивный пробник (2 шт.)
- Кабель BNC/Q9
- Кабель USB
- Руководство по эксплуатации
- Сетевой адаптер
- Программное обеспечение
