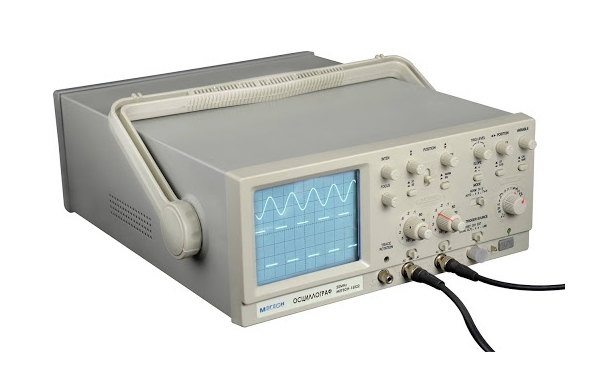

Осциллограф сервисный универсальный МЕГЕОН - 15022 это двухканальный осциллограф. Полоса пропускания осциллографа 20 МГц, максимальная чувствительность 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел. Возможно установление времени развертки 20 нс/дел при растяжке в 10 раз. Осциллограф имеет 6-дюймовую (12,5 см) прямоугольную электронно-лучевую трубку с внутренней шкалой. Осциллограф предназначен для использования в ремонтных мастерских; при разработке и наладке радиоэлектронной аппаратуры. Осциллограф прост в управлении, и имеет высокую эксплуатационную надежность. Осциллограф сервисный универсальный МЕГЕОН - 15022 это двухканальный осциллограф. Полоса пропускания осциллографа 20 МГц, максимальная чувствительность 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел. Возможно установление времени развертки 20 нс/дел при растяжке в 10 раз. Осциллограф имеет 6-дюймовую (12,5 см) прямоугольную электронно-лучевую трубку с внутренней шкалой. Осциллограф предназначен для использования в ремонтных мастерских; при разработке и наладке радиоэлектронной аппаратуры. Осциллограф прост в управлении, и имеет высокую эксплуатационную надежность.
Особенности:
• Высокая интенсивность свечения, высокое напряжение ускорения анода
• ЭЛТ, с высокой яркостью и напряжением ускорения анода 1,9 кВ. Это способствует четкому изображению даже при высоких скоростях развертки.
• Широкая полоса пропускания и высокая чувствительность:Осциллограф обеспечивает полосу пропускания 20 МГц и чувствительность от 5 мВ/дел (1 мВ\дел в канале 1 при растяжке в 5 раз).
• Синхронизация суммарным сигналом это когда одновременно исследуются два разных сигнала разной частоты возможно получить устойчивую синхронизацию.
• ТВ-синхронизация:Осциллограф имеет фильтр синхронизации для автоматической синхронизации по ТВ-кадрам и ТВ -строкам.
• Выход сигнала канала1Сигнал канала1 с 50 Ом выходом может быть использован для подключения частотомера или другого измерительного прибора.
• режим Х-УПри переводе осциллографа в режим Х-У канал 1 используется как ось X, а вход канала 2 как ось У.
Технические характеристики
Тракт вертикального отклонения
|
Чувствительность |
5 мВ/дел ... 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мв\дел) |
|
Погрешность |
±3 %, (±5 % для канала 1 при усилении х5) |
|
Плавная регулировка |
Перекрытие не менее чем в 2,5 раза |
|
Полоса пропускания |
0...20 МГц (при включении усиления х5 в 1 канале 0...10 МГц) |
|
Вход АС : ограничивает частоту от 10 Гц. |
|
|
Время нарастания |
5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек), |
|
Входное сопротивление и емкость |
1 МОм ± 2 % С= 25пФ±5пФ, 10:1 10MОм±5%, 16пФ±2пФ |
|
Режимы работы |
СН1: только канал 1. СН2: только канал 2. DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор. ADD: алгебраическое сложение каналов 1 и 2. ИНВЕРТИРОВАНИЕ - только в канале 2 |
|
Частота работы коммутатора повторения |
Приблизительно 250 кГц |
|
Входы усилителя |
АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и заземляется. |
|
Макс, входное напряжение |
400 В (DC + АС пик), АС: частотой не более 1 кГц |
|
СН1 выход |
Приблизительно 20 мВ при 50 Ом |
Синхронизация
|
Синхронизация |
Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения). |
|
Полярность |
+ /- |
|
Чувствительность |
20 Гц.,.2 МГц:0.5 дел; TRIG. ALT 2 дел; ЕХТ:0.2 В 2 МГц...20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В TV: импульсом синхронизации более чем 1 дел |
|
Режимы работы синхронизации |
Нормальная, Автоматическая, TV-V TV-H |
|
ЕХТ вход Входное сопротивление макс, входное напряжение |
Внешний вход 1 МОм, 20 пФ 400 160В (DC + АС пик), 401 АС: Частота не выше 1 кГц 402 |
Тракт горизонтального отклонения
|
Коэффициенты развертки |
0.2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y |
|
Погрешность |
±3 %, ±5 %, при растяжке в 10 раз ±20 %, для значений 50 нсек\дел и 20 нсек\дел (при использовании растяжки) |
|
Плавная регулировка |
Обеспечивает перекрытие не менее чем в 2,5 раза |
|
Множитель развертки |
10 раз (максимум 20 нс/дел) |
|
Линейность |
±3 %, х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется) |
|
Изменение положения при включении Х10 |
В пределах 2 дел. в центре экрана |
Х-Y вход
|
Чувствительность |
Такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2) |
|
Полоса пропускания |
DС ~ 500 кГц |
|
Измерение разности фаз X-Y |
Не более 3° в полосе 0 ... 50 кГц |
Z -вход
|
Чувствительность |
5 В (яркость свечения увеличивается при подаче отрицательного напряжения) |
|
Ширина полосы |
DC - 1 МГц |
|
Входное сопротивление |
Приблизительно 10 кОм |
|
Макс, входное напряжение |
30 В (DC + АС пик), АС частота, не более 1 кГц |
Параметры калибратора (предназначены только для калибровки делителей 1:10)
|
Форма сигнала |
Меандр положительной полярности |
|
Частота |
1 кГц ±5% |
|
Амплитуда |
0,5 В ±5% |
|
Выходное сопротивление |
Приблизительно 1 кОм |
ЭЛТ
|
Тип |
6-дюймовый прямоугольная с внутренней шкалой |
|
Фосфор |
Р31 |
|
Напряжение ускорения анода |
Приблизительно 2 кВ |
|
Рабочая часть экрана |
8x10 дел (1 дел = 10 мм) |
|
Шкала |
Внутренняя |
|
Поворот луча |
Обеспечивается |
Общие параметры
|
Прибор обеспечивает свои технические характеристики в пределах норм после времени прогрева, равного: |
15 минутам |
|
Параметры прибора соответствуют техническим характеристикам при питании от сети: |
Напряжением 230 В ±15% Частота 50.. .60 Гц с содержанием гармоник до 5%. |
|
Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении: |
не превышает 45 Вт. |
|
Прибор допускает непрерывную работу в рабочих условиях эксплуатации: |
в течение 8 часов.
|
|
Рабочая температура и влажность: |
от 0 до 35° С при относительной влажности: 85% (Макс). |
|
Высота над уровнем моря рабочая/транспортировка |
5000 м/15000 м |
|
Габаритные размеры: |
350 х 140 х 430 мм |
|
Вес: |
Приблизительно 7,8 кг |
|
Температура и влажность хранения: |
от -20 до + 60 °С, при влажности 70 % (максимум) |
Комплект поставки
1. Осциллограф МЕГЕОН 15022 - 1 шт.
2.Сетевой шнур - 1 шт.
3.Руководство по эксплуатации и паспорт - 1 шт.
4.Пробник-делитель (1:1/1:10) - 2 шт.
