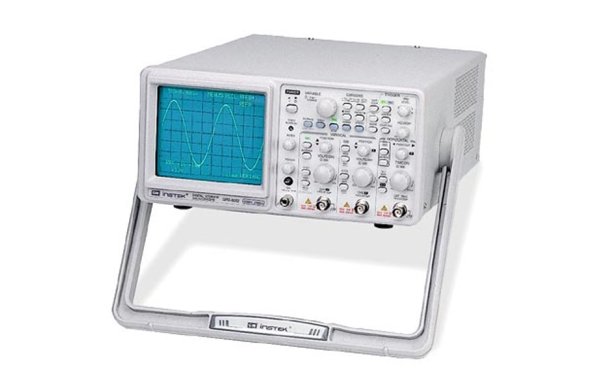

Осциллограф аналоговый GW Instek GRS-6052A

Артикул: 1-6731

• Количество каналов: 2 канала
• Полоса пропускания: 50 МГц
• Коэффициент усиления: от 1 мВ/дел. до 20 В/дел.
• Максимальный коэффициент развертки: 10 нс/дел.
• Память: до 10 осциллограмм, до 10 профилей
• Входной импеданс: 1 МОм/25 пФ
• Макс. входное напряжение: 400 В
• Напряжение ускорения:10 кВ
• Размеры: 275 × 130 × 370 мм
• Вес: 8,5 кг





Осциллограф аналоговый GW Instek GRS-6052A


Цифровой режим:
• Максимальная скорость дискретизации 500 МВыборок/сек.
• Задержка запуска развертки (до 10 периодов)
• Прокрутка осциллограммы с коэффициентом развертки до 100 с/дел.
• Развертка однократного сигнала с возможностью его прокрутки
• Режим усреднения (от 2 до 256 разверток)
• Включение/выключение режима сглаживания
• Максимальный коэффициент развертки 10 нс/дел.
• Запись/считывание до 10 осциллограмм
• Запись/считывание до 10 профилей

Аналоговый режим:
• Коэффициент усиления от 1 мВ/дел. до 20 В/дел.
• Курсорные измерения (ΔV, ΔT, 1/ΔT)
• Растяжка развертки (х5, х10, х20)
• Одновременная индикация основной и растянутой развертки
• Автовыбор источника синхросигнала в 2-канальном режиме
• ТВ синхронизация
• Выход канала 1
• Модуляция яркости луча (Z-вход)
• Режим развертки внешним сигналом (X-Y вход)
• Интерфейс RS-232
• Собран по SMT технологии




Характеристики
Характеристики Параметры Значения
Канал вертикального отклонения Полоса пропускания (- 3 дБ) 0…50 МГц (0...7 МГц при 1 мВ/дел, 2 мВ/дел)
Коэф. отклонения (Коткл.) 1 мВ/дел…20 В/дел (шаг 1-2-5)
Погрешность установки Коткл ± 3% (5 мВ/дел...20 В/дел)
± 5% (1 мВ/дел, 2 мВ/дел)
Регулировка Коткл Плавное перекрытие в 2,5 раза (до 50 В/дел.)
Входной импеданс 1 МОм / 25 пФ
Макс. входное напряжение 400 В (DC + ACпик. до 1 кГц)
Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2,
каналы 1 и 2 прерывисто или поочередно
Канал горизонтального отклонения Коэф. развертки (Кразв.) 0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20
Погрешность установки Кразв. ± 3 %
± 5 % при растяжке х5, х10; ± 8% при растяжке х20
Макс. значение Кразв 20 нс/дел. (10 нс/дел. не калибровано)
Регулировка Кразв Плавное перекрытие в 2,5 раза (до 1,25 с/дел.)
Синхронизация Источники синхронизации Автовыбор, канал 1, канал 2, сеть, внешний
Режимы запуска разверток Автоколебательный, ждущий, ТВ (кадр, строка)
Уровень внеш. синхронизации До 400 В (DC + ACпик, до 1 кГц)
Вход внешней синхронизации 1 МОм / 25 пФ
Фильтры синхронизации Связь по переменному току, ФНЧ, ФВЧ
X-Y Вход Полоса пропускания (- 3 дБ) 0…500 кГц (канал 1 - Х; канал 2 - Y)
Коэффициент отклонения 1 мВ/дел…20 В/дел.
Разность фаз X-Y < 3° в диапазоне 0…50 кГц
ЭЛТ Экран 8 x 10 дел. (1 дел = 10 мм)
Напряжение ускорения 10 кВ
Регулировки Яркость, фокусировка, подсветка
Сбор данных Разрешение по вертикали 8 бит (АЦП на каждый канал)
Макс. частота дискретизации 100 МГц (однокр. сигнал); 500 МГц (периодич. сигнал)
Полоса пропускания (- 3 дБ) 0…50 МГц (периодич. сигнал); 0…25 МГц (однокр. сигнал)
Длина записи 2 К на канал (1 К на канал при эквив. дискретизации)
Коэф. развертки (Кразв.) В реальном времени: 1 мкс…0,1 с/дел.
В эквив. времени: 0,2…0,5 мкс/дел.
Самописец: 0,2…100 с/дел
Растяжка Кразв х5, х10, х20 с векторной или точечной интерполяцией
Разрешение отображения 25 точек/дел. по вертикали, 100 точек/дел. по горизонтали
Режимы сбора данных Выборка, пик. детектор (> 25 нс), усреднение (2 /…/ 256)
Память 10 осциллограмм
Общие данные Напряжение питания 100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц
Комплект поставки Шнур питания (1), делитель х1 / х10 (2)
Размеры 275 х 130 х 370 мм
Вес 8,5 кг
