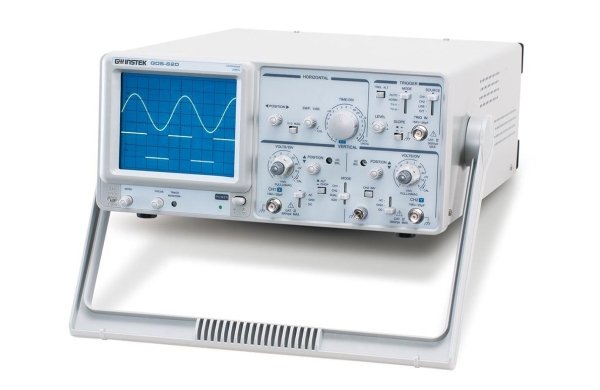

Осциллограф аналоговый GW Instek GOS-620 • Полоса пропускания 20 МГц • Высокая чувствительность (1 мВ/дел) • ТВ-синхронизация • Модуляция яркости луча (Z-вход) • Дополнительный выход канала 1 • Высокая надежность • Лучшее соотношение цена/качество |
Характеристики | ||
Характеристики | Параметры | Значения |
Канал вертикального отклонения | Полоса пропускания | 0…20 МГц (-3 дБ) (0…7 МГц при усилении х5) |
Коэф. отклонения (Коткл.) | 5 мВ/дел…5 В/дел (шаг 1-2-5), усиление x5 | |
Погрешность установки Коткл | ±3% (±5% при усилении х5) | |
Регулировка Коткл | Плавное перекрытие в 2,5раза | |
Время нарастания | ≤ 17,5 нс (≤ 50 нс при усилении x5) | |
Входной импеданс | 1 МОм / 25 пФ | |
Макс. входное напряжение | 300 В (DC+AСпик. до 1 кГц) | |
Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
|
Выход канала 1 | ≥ 20 мВ/дел на 50 Ом | |
Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка x10 |
Погрешность установки Кразв. | ±3% (±5% при растяжке х10) | |
Регулировка Кразв | Плавное перекрытие в 2,5 раза | |
Синхронизация | Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
Режимы запуска разверток | Автоколебательный, ждущий, ТВ (кадр, строка) | |
Уровень внеш. синхронизации | До 300 В (DC+ACпик. до 1 кГц) | |
Вход внешней синхронизации | 1 МОм / 30 пФ | |
X-Y Вход | Полоса пропускания | 0…500 кГц (-3 дБ) |
Коэффициент отклонения | 5 мВ/дел…5 В/дел (±4%) | |
Разность фаз X-Y | ≤ 3° в диапазоне 0…50 кГц | |
Z-Вход | Частотный диапазон | 0…2 МГц |
Чувствительность | ≥ 5 В (макс. до 30 В DC+ACпик. до 1 кГц) | |
Входное сопротивление | 47 кОм | |
ЭЛТ | Экран | 8 x 10 дел. (1 дел.=10 мм) |
Напряжение ускорения | 2 кВ | |
Общие данные | Напряжение питания | 115 В / 230 В ± 15%, 50 / 60 Гц |
Комплект поставки | Шнур питания (1), делитель х1 / х10 (2) | |
Потребляемая мощность | 40 ВА | |
Размеры | 310 × 150 × 455 мм | |
Вес | 8 кг |
