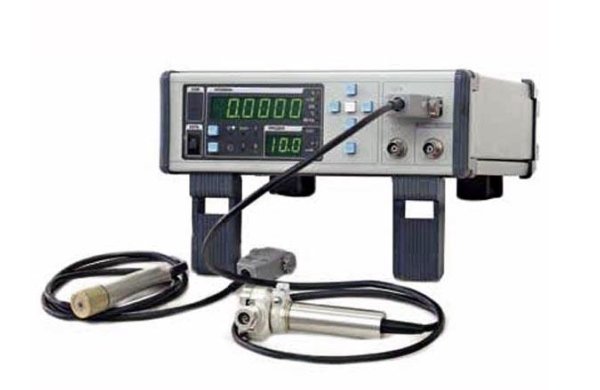

Мультиметр В7-83
В7-83 измеряет уровни напряжения и мощности непрерывных, а также импульсно-модулированных сигналов.
Многопредельный вход измерительного канала № 1 предназначен для измерения электротепловым способом среднеквадратического уровня сигналов напряжения низкой и высокой частоты и выполнен в виде разъема на передней панели измерительного блока В7-83.
Вход № 2 измерительного канала № 2 выполнен в виде выносного амплитудного преобразователя, построенного на диодах Шоттки по двухканальной схеме и заключенного в выносной высокочастотный пробник П1, подключаемый к измерительному блоку вольтметра. Этот канал предназначен для измерения среднего уровня непрерывных и импульсно-модулированных сигналов напряжения и мощности низкой и высокой частоты.
Вход № 3 измерительного канала № 3 выполнен в виде выносного амплитудного преобразователя, построенного на диодах Шоттки и заключенного в выносной высокочастотный пробник П2, подключаемый к измерительному блоку вольтметра, и предназначен для измерения повышенного уровня непрерывных сигналов напряжения и мощности низкой и высокой частоты.
Показания цифрового индикатора, отображающие измеренные в каналах вольтметра высокочастотного В7-83 напряжения, проградуированы в среднеквадратических значениях гармонических сигналов.
Технические характеристики | |||
Наименование характеристики | По входу № 1 разъема «Вход» измерительного блока | По входу № 2 выносного пробника П1 | По входу № 2 выносного пробника П1 |
Диапазон уровней Uх сигналов напряжения | 10 мВ–150 В на поддиапазонах с конечными пределами Uп =0,1;1;10;100 В | 10 мВ–10 В на поддиапазонах с конечными пределами Uп=1; 10 В | 1В–100 В на поддиапазонах с конечными пределами Uп=10; 100 В |
Диапазон уровней Рх сигналов мощности | Не нормируется | 2 мкВт–2 Вт на поддиапазонах с конечными пределами Рп=2 мВт; 2 Вт | 20 мВт–200 Вт на поддиапазонах с конечными пределами Рп=2; 200 Вт |
Диапазон частот | 5 Гц–30 МГц | 10 кГц– 1500 МГц | 10 кГц– 1500 МГц |
Основная погрешность измерения уровня сигналов напряжений Uх в нормальной области частот | ±[0,2+0,02(Uп/Ux–1)] % на пределах Uп 0,1;1;10; 100 В | ±[0,2+0,04(Uп/Ux–1)] % на пределе Uп=1 В; ± [0,2+0,008(Uп/Ux–1)]% на пределе Uп=10 В | ±[0,2+0,008(Uп/Ux–1)] % на пределе Uп= 10 В; ±[0,2+0,001 (Uп/Ux–1)] % на пределе Uп=100 В |
Основная погрешность измерения уровня непрерывных сигналов мощности в нормальной области частот | Не нормируется | ±[0,4+0,08(Рп/Рх–1)] % на пределе Рп=1 мВт; ±[0,4+0,016(Рп/Рх–1)] % на пределе Рп=2 Вт |
±[0,4+0,016(Рп/Рх–1)] % на пределе Рп=2 Вт; ±[0,4+0,002(Рп/Рх–1)] % на пределе Рп=200 Вт |
Погрешность измерения уровня сигналов напряжения в расширенных областях частот | От ± 0,5 до ± 5 % | 0т ± 0,2 до ± 8 % | 0т ± 0,2 до ± 8 % |
Погрешность измерения уровня сигналов мощности в расширенных областях частот | Не нормируется | 0т ± 0,4 до ± 16 % | 0т ± 0,4 до ± 16 % |
КСВН | Не нормируется | От 1,1 до 1,3 | От 1,1 до 1,3 |
Входное сопротивление и емкость | Более 1 МОм; менее 12 пФ | От 0,5 до 3 МОм; От 2,5 до 3 пФ | От 0,5 до 3 МОм; От 2,5 до 3 пФ |
Технические характеристики В7-83 в режиме измерения уровня импульсно- модулированных сигналов, подаваемых по входу № 2 выносного пробника П1 | |
Наименование характеристики | Численное значение характеристики |
Диапазон уровней импульсно-модулированных сигналов напряжения | 0,7–10 В на поддиапазонах с конечными пределами Uп=1; 10 В |
Диапазон уровней импульсно-модулированных сигналов мощности | 10 мВт–2 Вт на поддиапазонах с конечными пределами Рп=2 мВт; 2 Вт |
Диапазон несущих частот импульсно-модулированных сигналов | От 1 до 1500 МГц |
Диапазон частот следования импульсно-модулированных сигналов | От 10 кГц до 100 МГц |
Диапазон скважностей Q импульсно-модулированных сигналов | От 1 до 1000 |
Диапазон длительностей импульсов | От 100 нс до 100 мкс |
Погрешность перехода от непрерывного сигнала к импульсно- модулированному сигналу |
±2 % при Q=1–100; ±4 % при Q=1–1000 |
