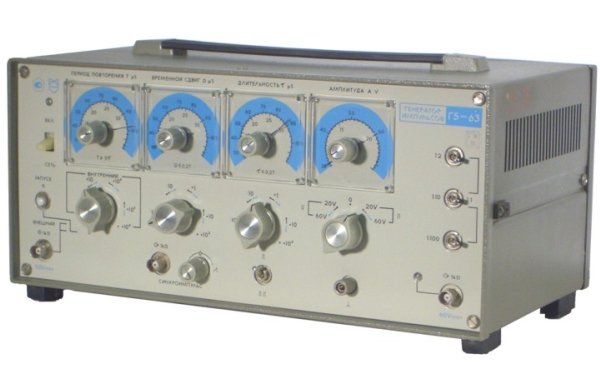

Генератор Г5-63

Артикул: 1-16492

Генератор Г5-63 предназначен для исследования и обслуживания радиотехнических устройств специального назначения. Генератор Г5-63 применяется в лабораторных и цеховых условиях. С прибором Г5-63 по особому требованию поставляется (в комплекте ЗИП) устройство повышения амплитуды (УПА) выходных импульсов до 100 В.

Генератор Г5-63

Генератор Г5-63 предназначен для исследования и обслуживания радиотехнических устройств специального назначения. Генератор Г5-63 применяется в лабораторных и цеховых условиях. С прибором Г5-63 по особому требованию поставляется (в комплекте ЗИП) устройство повышения амплитуды (УПА) выходных импульсов до 100 В.


Технические характеристики
 Параметры  Значения
 Частота (период повторения)  10 мкс-200 мс (режим одинарных импульсов)
50 мкс-200 мс (режим парных импульсов)
 Погрешность установки частоты, периода  0,1 Т
 Максимальная амплитуда импульса  60 В (1 кОм), 100 В (с УПА)
 Погрешность установки амплитуды  0,1 U + 0,6 В (6-60 В)
0,15 U + 0,06 В (0,6-6 В)
0,2 U + 0,006 В (0,06-0,6 В)
0,2 U + 1 мВ (<0,06 В)
 Длительность импульсов  0,1 - 1000 мкс
 Погрешность установки длительности  0,1 т + 30 нс
 Длительность фронта, нс:  ≤ 50
 Длительность среза, нс:  ≤ 100
 Неравномерность вершины импульса и исходного уровня в паузе между импульсами  ≤5%
 Погрешность установки временного сдвига  0,1 D + 0,3 мкс
 Минимально допустимая скважность  80
 Питание  115, 220 В; 50, 400 Гц
 Потребляемая мощность, В*А  80
 Масса прибора  7,6 кг
 Масса УПА  0,12 кг
 Габариты прибора  380х187х258 мм
 Габариты УПА  35х41х120 мм
