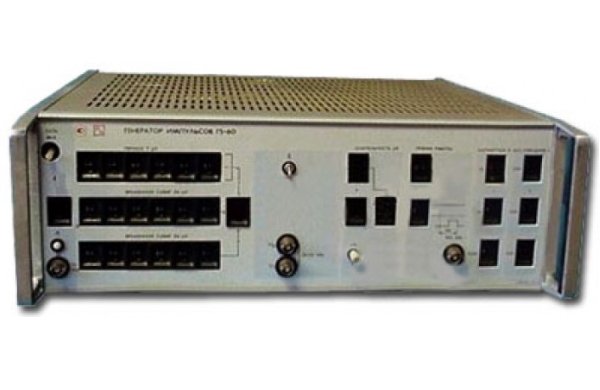

Генератор Г5-60
Генератор импульсов Г5-60 является лабораторным прибором и представляет собой источник импульсных сигналов с прецизионными периодом повторения импульсов, длительностью и временным сдвигом, а также с точной установкой амплитуды импульсов. Генератор предназначен для регулировки и испытания импульсной и другой радиоэлектронной аппаратуры и применяется в радиолокации, измерительной технике, электронной технике, связи, вычислительной технике.
Особенности генератора Г5-60:
Предусмотрена возможность дистанционного управления всеми параметрами и переключением режимов.
Имеются два режима получения прецизионных временных интервалов.
В режиме I формируются импульсы с прецизионным периодом и временным сдвигом, в режиме II - с прецизионным периодом и длительностью.
Технические характеристики генератора Г5-60:
• Амплитуда основных импульсов (50 Ом), В 0,001 - 10
• Погрешность установки амплитуды 0,03 U + 2 мВ
• Длительность импульсов в режиме I мкс 50 нс - 1 с
• Длительность импульсов в режиме II, мкс 0,1-9999990 (при внутреннем запуске)
0,1-999999 (при внешнем запуске)
• Погрешность установки длительности в режиме I 0,1 t + 3 нс
• Погрешность установки длительности в режиме II 10-6t + 10 нс
• Длительность фронта, нс Не более 10
• Длительность среза, нс Не более 10
• Выброс на вершине и в паузе, неравномерность вершины и исходного уровня в паузе между импульсами, % Не более 1
• Период повторения одинарных импульсов 100 нс-10 с
• Период повторения парных импульсов 1 мкс-10 с
• Погрешность установки периода повторения 10-6 Т
• Временной сдвиг (задержка) основного импульса относительно синхроимпульса при внутреннем запуске, мкс: 0-9999990
• Временной сдвиг (задержка) основного импульса относительно синхроимпульса при внешнем запуске, мкс: 0-999999
• Погрешность установки временного сдвига при внутреннем запуске 10-6 D + 3 нс
• Погрешность установки временного сдвига внешнем запуске 10-6 D + 10 нс
• Временной сдвиг (задержка) второго импульса пары при внутреннем запуске 0,1-9999990
• Временной сдвиг (задержка) второго импульса пары при внешнем запуске 0,1-999999
• Погрешность установки временного сдвига 10-6 D + 10 нс
• Напряжение питания 220 В 50 Гц, 220 В 400 Гц
• Потребляемая мощность 250 Ват
• Рабочая температура От 5°С до 40 °С
• Влажность при температуре 30 °С До 95%
• Габаритные размеры 480 х 160 х 475 мм
• Масса 20 кг
