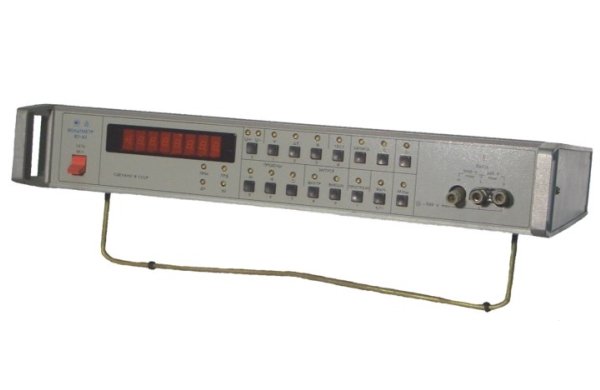

Вольтметр В7-43
В7-43 предназначен для измерения напряжения постоянного тока и среднеквадратического значения напряжения переменного тока произвольной формы в диапазоне инфранизких частот. Производит многоточечный сбор данных, анализ повторяющихся форм сигналов п НЧ переходных процессов. осуществляет логическую и математическую обработку результатов измерений.
Используется для измерения АЧХ и ПХ различных устройств (усилителей, фильтров, детекторов, термопар), исследования параметров сигнала специальной формы, контроля и регулировки систем автоматического регулирования, измерения мгновенных значений сигнала с высокой скоростью съема информации.
В приборе В7-43 предусмотрена возможность программирования задержки измерений, интервала между измерениями, а также числа измерений на один импульс запуска.
Функция частичной самодиагностики обеспечивает оперативную проверку работоспособности основных функциональных узлов c индикацией результата на цифровом табло, что облегчает поиск неисправностей при производстве и ремонте.
Основные данные
• Диапазон частот 0,01 - 20 Гц
• Диапазон измерения:
- напряжения постоянного тока 10-5 - 1000 В
- напряжения переменного тока (амплитудное значение) 10-3 - 1000 В
• Пределы основной погрешности измерения напряжения, %:
- постоянного тока ±(0,1-0,15)
- переменного тока ±0,5
• Программируются:
- задержка измерений 0 - 0,9999999 с (с дискретностью 0.1 мкс)
- интервал между измерениями 0,0002-0,9999999 с (с дискретностью 0,1 мкс)
- число измерений 0-9999 (с дискретностью 1)
• Быстродействие при выдаче информации, изм/с:
- в упакованном коде 5000
- в стандартном коде 2000
- число измерений 0-9999 (с дискретностью 1)
• Входное сопротивление 1; 10 МОм
• Входная емкость 80 пФ
