Генератор Г5-99

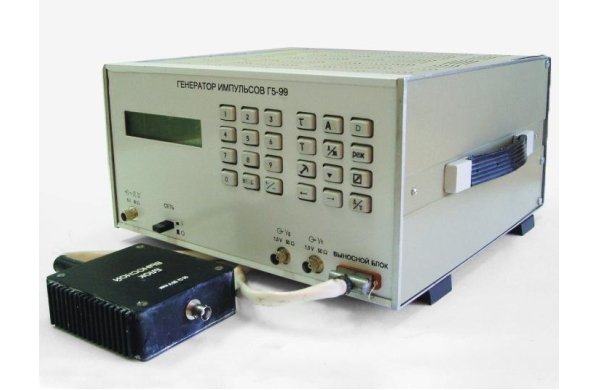

Г5-99 генератор импульсов.Приборы подобного класса, в том числе, и измерительный генератор импульсов Г5-99, используются для воспроизведения электромагнитных сигналов. Прибор Г5-99 позволяет воспроизводить сигнал определенной формы, что бывает необходимо при исследованиях и настройке различных электронных систем. Устройство позволяет формировать определенные виды импульсов с заданными характеристиками. С помощью него можно легко и удобно провести испытания вычислительных устройств.Приборы подобного типа очень востребованы в фабричной и радиолюбительской практике, поскольку отличаются надежностью, точностью и удобством применения. Модель Г5-99 предназначена для эксплуатации в стандартных климатических условиях. Этот прибор позволяет проводить все необходимые исследования как на производстве, так и в лаборатории. Г5-99 генератор импульсов прямоугольной формы микросекундного диапазона Г5-99 является лабораторным измерительным прибором и представляет собой источник импульсных сигналов с прецизионным периодом повторения и временным сдвигом.
Генератор состоит из двух блоков:
• собственно генератор;
• выносной блок.
Технические характеристики | |
Длительность основного импульса положительной или отрицательной полярности | 20 нс – 50 мс |
Амплитуда на внешней нагрузке с сопротивлением 50 ± 1 Ом | 0,5 В – 50 В |
Период повторения | 0,5 мкс – 10 с |
Временной сдвиг относительно синхроимпульса | 0-5 с |
Длительность фронта | ≤ 10 нс |
Длительность среза | ≤ 20 нс |
Минимальная скважность | 20 |
Режим запуска | - внутренний - внешний - однократный |
Режим парных импульсов | |
Два синхроимпульса V0 , V1 | |
Основные погрешности | |
Длительности при: t = 100 нс – 50 мс t = 20 нс – 99 нс Амплитуды Периода следования Временного сдвига |
± (0,03 t + 6 нс) ± (0,1 t + 10 нс) ± 0,1 А ± 1? 10-6 Т ± (3 ? 10-6Д + 10 нс) |
