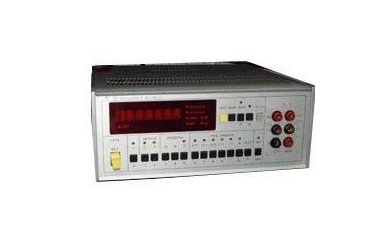

Вольтметр В7-46/1
В7-46/1 предназначен для измерения постоянного и переменного напряжений произвольной формы, постоянною и переменного тока и сопротивлений.
Применяется автономно и в составе АИС при настройке, проверке и эксплуатации различной аппаратуры.
Основные данные В7-46/1
• Диапазон измерения:
- постоянного напряжения 100 нВ-1000 В (20, 200 мВ, 2, 20, 200. 1000 В)
- переменного напряжения до 700 В (200 мВ, 2, 20, 200, 700 В в диапазоне 20 Гц - 1 МГц, коэффициент амплитуды 4)
- постоянного тока: 100 нА - 2 А, до 10 А (с внешним шунтом)
- переменного тока: I нА - 2 А, до 10 А (с внешним шунтом)
- сопротивления до 200 МОм (20, 200 Ом, 2, 20, 200, 2000 кОм, 20, 200 МОм)
• Пределы основной погрешности измерения, %:
- постоянного напряжения ±(0,01 - 0,03)
- переменного напряжнеия ±(0,15 - 5)
- постоянного тока: ±(0,1-0,15) до ±0,4
• С шунтом:
- переменного тока ±(0,6-2)
- сопротивления ±(0,015-0,3)
