- Подходит для ремонта плат размером с материнскую плату
- Раздельный подогреватель платы 2800Вт и верхний нагреватель 550Вт
- Питание от одной фазы 208-240В, 50/60Гц, 15А
- Модульная конструкция позволит вам выбрать только то, что вам действительно нужно
- Держатель платы шириной для плат максимальной шириной 343мм и неограниченной длиной
- Плавное перемещение головок в горизонтальной плоскости на линейных блоках
- Автоматический захват компонента по окончании термопрофиля при демонтаже
- Встроенный компьютер с ОС Linux и портами USB для сохранения информации
- Опциональная оптическая система позиционирования на двух матриц высокого разрешения 1080р, не требующая калибровки. Имеет раздельную светодиодную подсветку (синий верх, белый низ) и поле зрения 45х45мм.
- Опциональная прецизионная установочная головка с точностью установки до 0.038мм (базовая головка до 0.1мм)
- Бесконтактный инфракрасный термодатчик
- Сопла, вакуумные присоски от APR-5000
Особенная программа
|
Система позиционирования
|

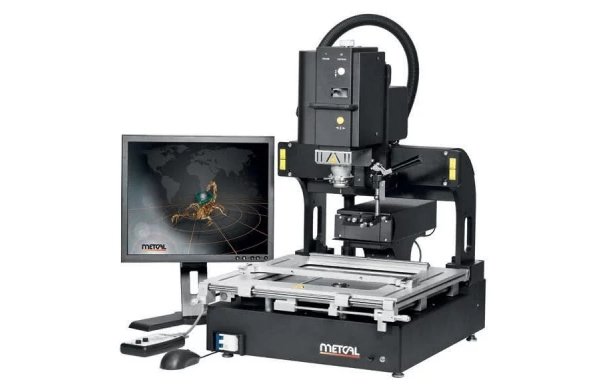

Конвекционная станция для ремонта и монтажа BGA/CSP APR Scorpion является более экономичной, но не менее качественной альтернативой APR-5000-DZ. Система имеет модульную конструкцию. Самая доступная версия – APR-1000-SRS, дополненная оптической системой позиционирования с 2-мя матрицами – APR-1100-SRS, а головкой для точной установки компонента – APR-1200-SRS, с моторизированным приводом головки для особо точной установки APR-1200A-SRS.
Новейшее программное обеспечение с технологией Micro Oven™ поможет составить правильный термопрофиль и имеет дружественный интерфейс. Программа позволяет менять параметры термопрофиля прямо во время работы станции. Графики температур отображаются на мониторе в реальном времени.
Так же стоит отметить высококлассную оптическую систему позиционирования с двумя независимыми матрицами, не требующую регулярных калибровок. Подсветка верхней камеры имеет синий оттенок для удобства различия компонента и платы на мониторе.
Держатель плат имеет открытую конструкцию, что позволит работать с большими и нестандартными платами, такими как материнские платы ПК и ноутбуков.
|
Технические характеристики APR-1000/1100/1200-SRS |
|
|
Электропитание |
200-240 В AC, 50/60Гц, 15А одна фаза |
|
Энергопотребление: |
|
|
Суммарное |
2600Вт |
|
Нагреватели: |
|
|
Внутренний подогреватель |
900Вт |
|
Внешний подогреватель |
1800Вт |
|
Верхний нагреватель |
550Вт |
|
Контроль температуры |
По термопарам К-тип или бесконтактному пирометру |
|
Максимальные температуры: |
|
|
Конвекционная головка |
400ОC |
|
Подогреватели |
350ОC |
|
Регулировка воздушного потока |
Предустановка на 8,16,24 л/мин |
|
Помпа |
Встроенная помпа 24В |
|
Захват компонента |
|
|
Максимальные размеры |
45мм х 45мм |
|
Минимальные размеры |
0.51мм х 0.25мм |
|
Максимальная масса |
55 г. |
|
Держатель платы |
|
|
Максимальные размеры платы |
343мм х неограниченно* |
|
Рабочая область |
304мм х 406мм |
|
Максимальная толщина платы |
6мм |
|
Позиционирование |
|
|
Видимая область |
45мм х 45мм |
|
Размеры системы ШхДхВ |
457мм х 559мм х 660 мм |
|
Масса |
63.5 кг |
|
Гарантия |
1 год, лампы и нагреватели 90 д. |
|
Сертификаты |
CE, cTUVus, GS, YVU German |
|
* используется держатель платы с открытыми границами |
|
Комплект поставки
- VNZ-01..VNZ-12 Вакуумные присоски 1,5,8,12мм
- UBS-APR-XL Держатель платы с основанием
- APR-TC3 Миниатюрные термопары (3 штуки)
- 19782 Настраиваемый центрирующий держатель компонента
- Встроенный ПК с предустановленным управляющим ПО, кабели, инструкция пользователя
