Описание
Anritsu MS46122B – это современные компактные векторные анализаторы цепей фирменной линейки Anritsu – ShockLine, запатентованная архитектура которой позволяет добиться значительного увеличения точности, скорости и воспроизводимости результатов измерения при одновременном снижении цены на устройство.
Приборы серии Anritsu MS46122B оснащаются 2-мя портами типа N(f) для подключения тестируемых устройств. Допустимый частотный диапазон анализатора зависит от версии и может лежать в пределах от 1 МГц до 8, 20 или 43,5 ГГц. Anritsu MS46122B отличается высокой скоростью развертки 130 мс на точку и динамическим диапазоном более 100 дБ.

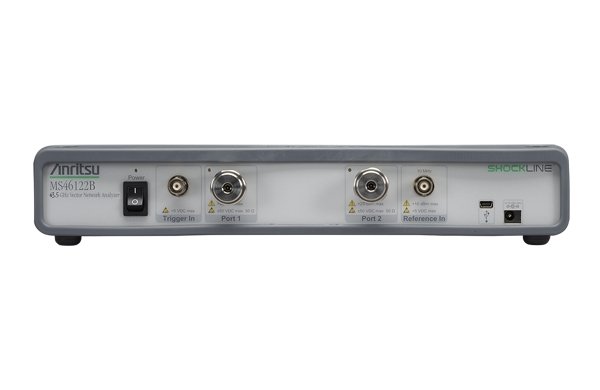

Прибор изготавливается в компактном корпусе 1U и имеет интерфейс USB для управления и конфигурации через ПК, благодаря чему анализатор может быть встроен практически в любую измерительную систему. Фирменное ПО ShockLine предоставляет пользователю интуитивно-понятный графический пользовательский интерфейс и широкий функционал.
Одной из основных функций прибора является выявление неисправностей пассивных радиочастотных и СВЧ компонентов, таких как: коннекторы и кабели, лектромеханические переключатели, глушители, соединители, фильтры, изоляторы, циркуляторы, фазовращатели.
В области системной интеграции анализатор Anritsu MS46122B служит для калибровки систем, построения характеристик «путь-потери», измерения общих S-параметров и временных характеристик.
Помимо этого, прибор найдет широкое применение для тестирования радиоинтерфейсов, сетей CATV, базовых станций спутниковой и мобильной связи, фотоприемников, лазерных модуляторов, оптических приемопередатчиков.
Таким образом, Anritsu MS46122B найдет широкое применение в научно-исследовательской деятельности, разработке и производстве радиотехнических изделий и телекоммуникационного оборудования, тестировании сетей и систем связи, где особенно важна высокая производительность и скорость измерений.
Основные характеристики
- Диапазон частот: 1 МГц - 43,5 ГГц.
- Быстрая скорость развертки: 130 мс на точку
- Динамический диапазон: >100 дБ
- 2 порта типа N(f) для проведения тестирования
- Интерфейс USB для подключения к персональному компьютеру или планшету
- Высокая производительность тестирования благодаря использования операционных мощностей внешнего ПК и ПО
- Корпус типоразмера 1U для настольного использования или установки в телекоммуникационную стойку
- Отсутствие встроенной памяти для повышения безопасности измерительной системы
- Характеристика времени с возможностью временного стробирования позволяет упростить и ускорить процесс определения неисправностей
- Фирменный унифицированный пользовательский интерфейс ShockLine упрощает переход на другие устройства данной серии
- Кнопка вкл./выкл. питания на внешней стороне прибора
- Диапазон рабочих температур: от 0ºC до 50ºC
- Размеры (В x Ш x Г): 61,1 x 328,1 x 197,87 мм
- Масса: <2,2 кг
