Идеальное средство измерения сигналов цифрового наземного телевидения (стандарты DVB-T и DVB-T2) и спутникового телевидения (стандарты DVB-S и DVB-S2). Отображение ТВ-программ с уровнем качества SD* и HD*.
Надежность и удобство в работе.

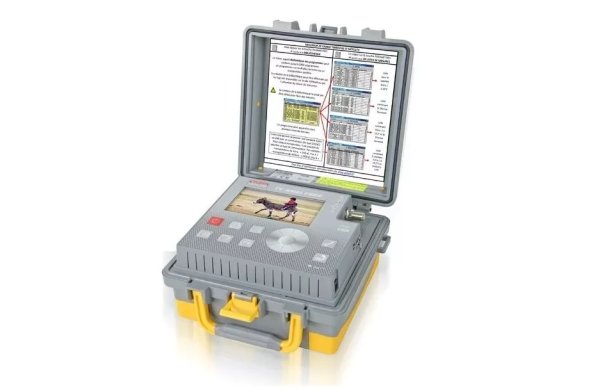

С помощью всего пяти кнопок на передней панели обеспечивается непосредственный доступ ко всем типам измерений. В приборе 7847 используется интуитивно понятный интерфейс. Новый прочный пластиковый корпус предназначен для широкого спектра применений в полевых условиях и обеспечивает защиту чувствительных компонентов прибора.
Все виды цифровых измерений по стандартам DVB-T/T2, DVB-S и DVB-S2.
Прибор 7847 обеспечивает все виды измерений по стандартам DVB-T/T2, DVB-S и DVB-S2. Он позволяет измерять такие параметры, как интенсивность битовых ошибок (BER), коэффициент ошибок модуляции (MER), количество потерянных пакетов и запас помехоустойчивости/энергетический запас канала связи.
Прибор 7847 обеспечивает формирование напряжений 5 В, 13 В, 18 В и 24 В, которые могут быть использованы для дистанционного питания внешних усилителей и LNB-конверторов. Измеритель ТВ-сигналов обеспечивает совместимость с протоколами DiSEqC 1.2 и SatCR.
Прибор 7847 оснащен ярким ЖК-дисплеем TFT-типа для отображения результатов измерений и бесплатно транслируемых ТВ-программ (MPEG-2 и MPEG-4)
Наличие всех функций, необходимых для анализа сигналов и упрощения работы.
Прибор 7847 включает в себя анализатор спектра, средства отображения звездных (точечных) диаграмм (DVB-S/S2 и DVB-T/T2) и эхо-сигналов (защитный интервал) для DVB-T/T2.
Режим быстрого поиска спутника: экономия времени при настройке антенны.
В приборе 7847 реализован режим быстрого поиска спутника (checksat), предназначенный для настройки параболической антенны. Вывод графической информации сопровождается звуковым сигналом.
USB-интерфейс.
В приборе 7847 реализовано два USB-интерфейса, используемых для бесплатного обновления версий микропрограммного обеспечения. Они могут быть также использованы для пересылки данных в компьютер с целью формирования отчетов о результатах измерений.
| Спецификация | |||
|
Частота
|
|||
| Диапазон наземного вещания | Диапазон спутникового вещания | ||
|
Диапазон
|
45-865 МГц
|
950-2150 МГц | |
|
Разрешение
|
50 кГц
|
1 МГц | |
|
Измерения уровня |
|||
|
Динамический диапазон |
20-120 дБмкВ
|
40-110 дБмкВ | |
|
Единицы измерений |
дБмкВ, дБмВ, дБм, В |
дБмкВ, дБмВ, дБм, В | |
|
Погрешность
|
±2 дБ ± 0,05 дБ/°C
|
±2 дБ ± 0,05 дБ/°C | |
|
Разрешение
|
0,1 дБ
|
0,1 дБ | |
|
Измерительный фильтр |
300 кГц
|
1 МГц | |
|
Стандарты
|
B, G, D, K, I, L, M, N, FM, DVB-T/H |
PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS | |
| Цифровые измерения | DVB-T/H | DVB-T2 | DVB-S / DVB-S2* / DSS |
| Измерение коэффициента ошибок |
BERi (до коррекции по Витерби), UNC/PER (количество потерянных пакетов), NM (запас помехоустойчивости) BCH (после LDPC) |
BERo (после коррекции по Витерби), "До LDPC FER (количество потерянных пакетов, после BCH |
BERi, BERo, UNC, PER, LKM |
| Коэффициентошибокмодуляции (MER) | 0-35 дБ | 0-35 дБ | 0-20 дБ |
| Скорость передачи символов | - | - | 1-45 Мсим./с |
| Полоса пропускания | 5, 6, 7 или 8 МГц | 5, 6, 7 или 8 МГц | - |
| Алгоритм Витерби | 1/2, 2/3, 3/4, 5/6, 7/8 (автом.) | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 (автом.) | 1/2, 2/3, 3/4, 3/5*, 4/5*, 5/6, 6/7, 7/8, 8/9*, 9/10* |
| Защитный интервал | 1/32, 1/16, 1/8, 1/4 (автом.) | 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128 (автом.) | - |
| Несущие | 2k / 8k (автом.) | 1k, 2k, 4k, 8k, 16k, 32k | - |
| Звездная диаграмма | графическое отображение | графическое отображение | графическое отображение, со звуковым сигналом |
| Стандарт | EN 301-701 | - | ETS 300-421 / ETS 302 307 |
|
Анализ спектра |
|||
|
Частота развёртки |
150 мс (тип.), 400 точек
|
350 мс (тип.), 400 точек | |
|
Фильтр
|
300 кГц
|
1 МГц, 3 МГц | |
|
Аттенюатор
|
автоматический (0 - 60 дБ, с шагом 10 дБ) |
автоматический (0 - 60 дБ с шагом 10 дБ) | |
|
Динамический диапазон(отображение) |
60 дБ (10 дБ/дел)
|
60 дБ (10 дБ/дел) | |
|
Диапазон
|
0, 5, 10, 20, 50, 100, 200, 500 МГц и полный диапазон
|
0, 50, 100, 200, 500, 1000 МГц и полный диапазон | |
| Режим поиска спутников (Checksat) | --- | --- |
быстрый поиск спутников максимум 30 спутников 4 транспондера на один спутник, с NIT |
|
Карта измерений |
|||
|
Ёмкость
|
Прокручивание 50 программ (макс.)
|
||
|
Отображение
|
текст
|
||
| Звездная диаграмма | |||
| Отображение | графическое отображение, с изменением масштаба X1, X2, X3 | ||
| Память | |||
| Данные | карты частот, измерения, спектр, звездные диаграммы, эхо-сигналы | ||
| Емкость | максимум 1000 файлов | ||
| Вход/выход | |||
| Интерфейс | USB A иUSB mini B | ||
| Вход питания | 15 В / 1 A, гнездо 5,5 мм | ||
|
Дистанционное питание |
|||
|
Напряжение
|
5/13/18/24 В, 500 мА макс. (300мА макс. для 24 В) | ||
| Протокол DiSEqC | - | - | DiSEqC1.2: параболические антенны, переключатели committed и uncommitted |
| 22 кГц(mini DiSEqC) | - | - | 22 кГц / 0,6 В cc |
| Протокол SatCR | - | - | расширение протокола DiSEqC, максимум 8 слотов |
| РЧ-вход | |||
| Соединитель | 75 Ом (адаптеры F-типа и BNC в комплекте поставки) | ||
| Максимальное входное напряжение | 80 В пост. тока, 80 Вэфф. / 50 Гц | ||
| Декодирование аудио- и видеосигналов | |||
| Аудио | звукцифровогоТВ: AAC, HE-AAC, Dolby Digital, Dolby Digital Plus | ||
| Видео | программы цифрового ТВ: MPEG2, MPEG4 576i, 720p, 1080i (бесплатные) | ||
|
Общие спецификации |
|||
|
Дисплей
|
Цветной ЖК-дисплей TFT-типа, 4,3 дюйма (16,9), с подсветкой
|
||
|
Источник питания |
Сетевой адаптер 100-240 В, 15 В пост. тока / 1 A на выходе
|
||
|
Аккумуляторная батарея (несъемная) |
Литий-ионная, 10,8 В/2,25 Ач (срок службы 200 циклов заряда/разряда) |
||
|
Автономная работа
|
2 часа 15 мин (типичное значение) с поддержкой приема ТВ-изображения с уровнем качества HD и дистанционного питания в режиме наземного вещания
|
||
|
Время заряда |
полный заряд батареи 2 часа 15 минут (2H15) (при выключенном приборе) |
||
|
Температура в рабочем режиме |
-5°C... 45°C |
||
|
Температура в режиме хранения
|
-10°C... 60°C
|
||
|
ЭМС и безопасность |
EN-61010-1, EN61326-A1 и A2, EN55022 (B)
|
||
|
Размеры |
200 x 190 x 100 мм
|
||
|
Масса |
1,5 кг
|
||
|
Гарантия
|
Гарантия | ||
Комплект поставки: сетевое зарядное устройство/адаптер, руководство пользователя на CD-ROM, адаптер BNC и F, ремень для переноски
Дополнительные аксессуары: USB-кабель (A- miniB): P/N. 978551100
Адаптер для автомобильного прикуривателя: P/N978361000
