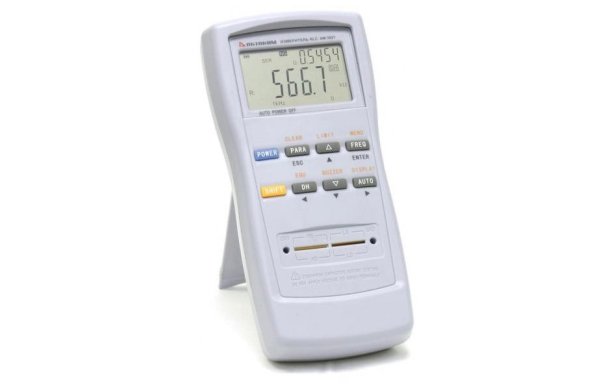

Измеритель RLC AKTAKOM АМ-3023 Измеритель RLC предназначен для измерения индуктивности, электрической емкости и сопротивления при настройке, проверке и эксплуатации радиоэлектронной аппаратуры в полевых, цеховых и лабораторных условиях. • Портативные измерители индуктивности, сопротивления, емкости, тангенса угла потерь, добротности • Основной дисплей 5 разрядов, вспомогательный 4 разряда • Базовая погрешность 0,3% • Частота тест – сигнала: 100 Гц, 120 Гц, 1 кГц и 10 кГц • Программная компенсация начальной емкости и сопротивления (кз/хх) • Автоматический и ручной выбор пределов измерения • Режим относительных измерений (Δ - измерение, Δ - измерение в %) • Эквивалентные схемы измерений: параллельная/последовательная • Режим сортировки компонентов (4 ячейки) • Автовыключение питани |
Характеристики | |
Измерение сопротивления | до 10 МОм с макс. разрешением 0,1 мОм |
Измерение емкости | до 10 мФ с макс. разрешением 0,01 пФ |
Измерение индуктивности | до 10 кГн с макс. разрешением 0,01 мкГн |
Измерение добротности | 0,0001...9999 |
Измерение тангенса угла потерь | 0,0001...9999 |
Базовая погрешность | ±0,3% в основном диапазоне |
Скорость измерения | 3 изм/с |
Запуск измерений | автоматический или ручной |
Схема измерения | параллельная/последовательная (ручной выбор) |
Частота тест-сигнала | 100 Гц, 120 Гц, 1 кГц и 10 кГц |
Уровень тест-сигнала | 0,3 В скз |
Режим индикации измерений | абсолютное значение, Δ – измерение, Δ – измерение в % |
Режим сортировки компонентов | 4 ячейки (компаратор) |
Дисплей | ЖКИ, основной дисплей 5 разрядов, вспомогательный 4 разряда |
Условия эксплуатации | 10…50 °С и относительная влажность до 85% |
Напряжение питания | 9 В «Крона» |
Габаритные размеры | 95х200х40 мм |
Масса | 0,4 кг |
Комплектация • Прибор • Щупы • Адаптер • Аккумуляторная батарея • Руководство по эксплуатации Дополнительная комплектация • Набор сигнальных миниклипс АСА-2550 • Набор сигнальных микроклипс АСА-2652 • Микроклипса АСА-2554 • BNC кабель PTL922, PTL923, PTL924 • Измерительный кабель PTL904-1 • Измерительный кабель PTL904-2 • Измерительный кабель PTL904-3 • Измерительный кабель PTL904-4 • Измерительный кабель PTL904-5 • Измерительный кабель PTL907-1 • Измерительный кабель PTL907-2 • Измерительный кабель PTL908-1 • Измерительный кабель PTL908-2 • Измерительный кабель PTL908-3 • Зажим типа крокодил АСА-2106 • Зажим типа крокодил PTL909-5 • Вилка-адаптер АСА-2308 • Магнитный адаптер АСА-2207 • Минищуп АСА-2364 • Гнездо-адаптер АСА-2104 • Кейс герметичный 37-1 |
